Ayrılabilir Çerçeveli Düz Kenar Krank Presi DT2

Teklif İsteyin

DT2 Şekillendirme Presleri

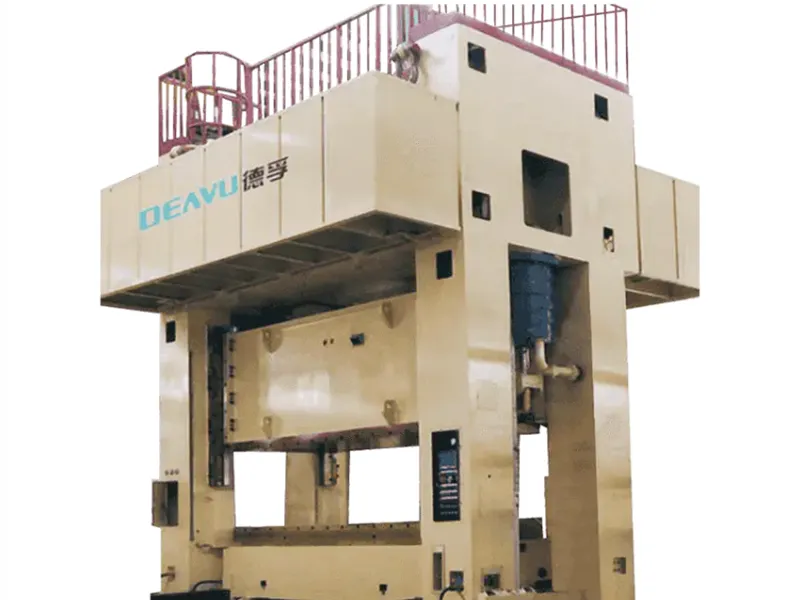

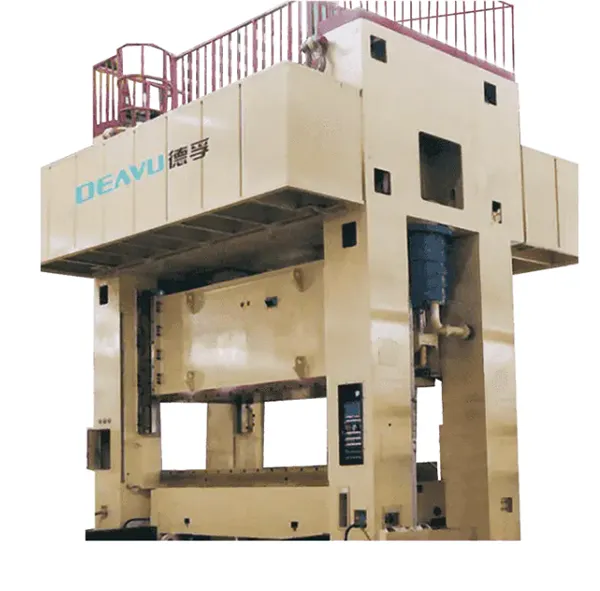

Ayrılabilir Çerçeveli Düz Kenar Krank Presi DT2

Metal damgalama, delme, bükme, kesme ve levha ayırma için mekanik pres

Kapasite 400 ton ila 1000 ton arası
Darbe sayısı (dakikada) 15SPM ila 35SPM arası
Darbe uzunluğu 300mm ila 400mm arası
Kızak alanı 3400×1400mm ila 4200×1600mm arası

DT2 Ayrılabilir Çerçeveli Düz Kenar Krank Presi, yeni enerji bataryalarının preslenmesi ve şekillendirilmesi için özel olarak tasarlanmıştır. Ayrılabilir çerçeve yapısı ve yüksek rijitlikli tasarımı sayesinde yeni enerji bataryaları, LCD bileşenleri ve otomotiv parçaları için stabil ve yüksek hassasiyetli damgalama, delme, bükme, kesme ve levha ayırma imkânı sunar.

400T ile 1000T arasındaki kapasite ve 15–35 darbe/dakika strok hızlarıyla zorlu üretim gereksinimlerini karşılamak üzere geliştirilmiştir. Japonya JIS 6402 Grade-1 hassasiyet standartlarına uygun üretilerek güvenilir ve tutarlı performans sağlar.

Uygulama Alanları

Yeni enerji bataryalarının preslenmesi ve şekillendirilmesi
LCD bileşenleri
Otomotiv parçaları

Temel Özellikler

Yukarı oturak, gövde ve tabana dört ön gerilimli güçlendirme çubuğu ile bağlanan ayrılabilir yapıya sahip kaynaklı çelik çerçeve
Stabil güç iletimi ve düşük gürültü için hassas taşlanmış dişliler
Minimum yan kuvvet ve yüksek doğruluk için uzun, dört yüzeyli kılavuz raylı hidrolik aşırı yük koruması
Blokaj, yırtılma veya yetersiz yağ akışı tespiti yapan nokta-nokta sabit miktar yağlama sistemi
Otomatik besleme ve yüksek hızlı kalıp değiştirme sistemleriyle genişletilebilir
1/15000 makine rijitliği ile artırılmış stabilite
Çift taraflı dişli tahrikli yatay tahrik mili ve sabit sıcaklık yağlama
Testere dişli bağlantı çubuklarında hidrolik kilitli üç noktadan kuvvet uygulama tasarımı
Sıfır boşluklu hassas makaralı yataklı kılavuz raylar ile alt ölü nokta stabilitesi

Teknik Özellikler

Model	Birim	DT2-400T	DT2-500T	DT2-630T	DT2-800T	DT2-1000T
Tip		S	S	S	S	S
Kapasite	T	400	500	630	800	1000
Nominal baskı noktası	mm	9	9	13	13	13
Darbe/dakika	SPM	20–35	20–30	15–25	15–25	15–25
Strok uzunluğu	mm	300	300	400	400	400
Maks. kapama yüksekliği	mm	700	750	800	950	1000
Kalıp yüksekliği ayarı	mm	250	300	300	350	350
Kayar alanı	mm	3400×1400	3400×1500	3800×1600	4200×1600	4200×1600
Takviye alanı	mm	3500×1400	3500×1500	3800×1600	4500×1800	4500×1800
Hava basıncı	kg/cm²	6
Ana motor	kW×ad	45×4	55×4	75×4	90×4	132×4
Çerçeve açıklığı	mm	1250×1000	1300×1100	1500×1100	1500×1100	1600×1500
Kayar ayar mekanizması		Elektrikli
Hassasiyet	mm	JIS 6402 (Japonya) Grade-1
Kalıp tamponu		2 pad, 2 silindir
Tampon kapasitesi	ton	24	48	60	70	80
Tampon strok uzunluğu	mm	150	200	200	250	250
Maks. üst kalıp ağırlığı	ton	4	5	6	10	12

Standart Konfigürasyonlar

Değişken hız sürücü
Hidrolik aşırı yük koruyucu
Kalıp alan aydınlatması
Elektrikli kayar ayar
Fotoelektrik güvenlik cihazı
Dijital kalıp yüksekliği göstergesi
Kayar ve kalıp dengeleme sistemi
Elektronik enkoder
Yanlış besleme detektörü
Güç prizi
Makine-insan kontrol sistemi (Defu)
Aşım güvenlik cihazı
Hava ejektörü
Bakım araç çantası
Kullanım kılavuzu

Opsiyonel Konfigürasyonlar

Yağlı kavrama
Pnömatik kalıp tamponu
Ayak pedalı
Hızlı kalıp değiştirme
Kayar çıkartma
Otomatik açıcı sarıcı
Akıllı manipülatör
Hareketli takviye
Parça detektörü (Riken Optech Corporation)
Baskı izleme cihazı
Ön güvenlik kapısı
Arka güvenlik kapısı
Fişli güvenlik blok
Ayrı kavrama ve fren
Volan freni

Tasarımlar önceden bildirimde bulunulmaksızın değiştirilebilir ve gereksinimlerinize göre özelleştirilebilir.
