Tek Tesirli 8 Kolonlu Hidrolik Kabartma Pres
Teklif İsteyin

YDM Hidrolik Presler

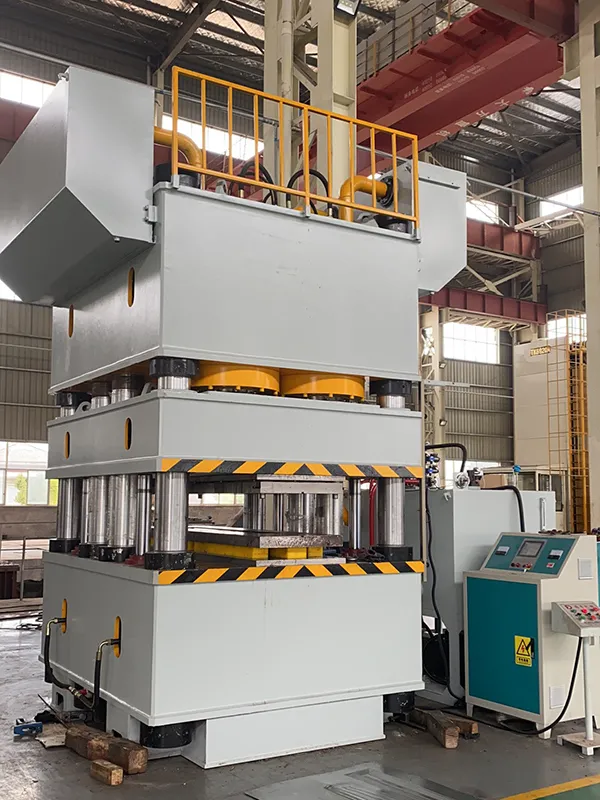

Tek Tesirli 8 Kolonlu Hidrolik Kabartma Pres

Metal kapı üretimi için hidrolik pres
  • Nominal kapasite 20000 kN ila 170000 kN
  • Dönüş kapasitesi 360 kN ila 2500 kN
  • Kızak strok 500mm
  • Masa boyutları (G-D×Ö-B) 1480×2500 mm ila 2400×4200 mm

YDM tek tesirli 8 kolonlu hidrolik kabartma pres, güvenlik kapıları, çelik kapılar, iç kapılar, paslanmaz çelik kapılar ve demir kapılarda dekoratif desenler oluşturmak üzere tasarlanmıştır. Metal kabartma, deri kabartma ve paslanmaz çelik kabartma gibi ince dokular için çeşitli kalıplarla çalışır.

20000 kN ila 170000 kN arası nominal kapasitesi ile derin ve hassas kabartma işlemlerini tutarlı sonuçlarla destekler. Üç kirişli sekiz kolon altı silindirli veya çerçeve yapısı, operasyon sırasında mükemmel rehberlik ve stabilite sağlar. Schneider elektrik bileşenleri kullanılarak temiz bir yerleşim ve eksiksiz devre şemalarıyla kolay işletme ve bakım imkanı sunar.

Opsiyonel özellikler arasında ışık perdesi emniyet sistemi, soğutma ünitesi ve PLC kontrol ünitesi bulunur. Ayrıca shot blasting yağ tankları, yüksek basınçlı toz toplama ve kalıntı giderme gibi ileri teknoloji işlemler entegre edilmiştir.

Uygulama Alanları
  • Metal kabartma ve paslanmaz çelik doku oluşturma
  • Kompozit malzeme şekillendirme
  • Su tankı panelleri ve kapı çerçeve panellerinin preslenerek şekillendirilmesi
Temel Özellikler
  • Sekiz kolonlu yapı, kabartma işlemlerinde yüksek stabilite ve hassasiyet sağlar
  • Tek tesirli mekanizma, temiz ve kaliteli kabartma sonuçları için güvenli kontrol sunar
  • Ayarlanabilir basınç ve kabartma derinliği, farklı kapı boyutları ve malzeme kalınlıklarına uyum sağlar
  • Kullanıcı dostu kontrol paneli ile parametrelerin kolayca ayarlanması
  • Entegre güvenlik sistemleri operatör korumasını önceliklendirir
  • Bağımsız hidrolik ve elektrik sistemleri, merkezi buton kontrolüyle manuel ve yarı otomatik modlar sağlar
  • Ayarlanabilir çalışma basıncı, presleme hızı ve vuruş ayarları, hem basınca hem de vuruşa dayalı işlemleri destekler
Teknik Özellikler
Model Birim 17000T 12000T 10000T 6000T 4500T 3600T 3000T 2500T 2000T
Nominal kapasite kN 170000 120000 100000 60000 45000 36000 30000 25000 20000
Geri dönüş kapasitesi kN 2500 2000 800 500 360 360 360 360 360
Maks. çalışma basıncı MPa 25 25 25 25 25 25 25 25 25
Kayar stroku mm 500 500 500 500 500 500 500 500 500
Maks. açma yüksekliği (ışık aralığı) mm 600 600 600 600 600 600 600 600 600
Kayar hız İniş mm/s 120-150 120-150 120-150 120-150 120-150 120-150 120-150 120-150 120-150
Presleme mm/s 3-6 3-6 8-12 8-12 8-12 8-12 8-12 8-12 8-12
Geri dönüş mm/s 120 120 120 120 120 120 120 120 120
Tabla boyutu Sol-Sağ mm 2000 1800 2400 2100 2000 1600 1500 1500 1480
Ön-Arka mm 3600 3600 4200 4000 3000 2600 2500 2500 2500
Ana motor gücü kW 270 180 165 110 90 74 60 52 44

Not: Yukarıdaki modeller standart konfigürasyonlarımızı temsil etmektedir. Özel tasarımlar ve spesifikasyonlar, belirttiğiniz gereksinimlere göre geliştirilebilir.
