Dört Kolonlu Hidrolik Derin Çekme Presi

Teklif İsteyin

YD25 Hidrolik Presler

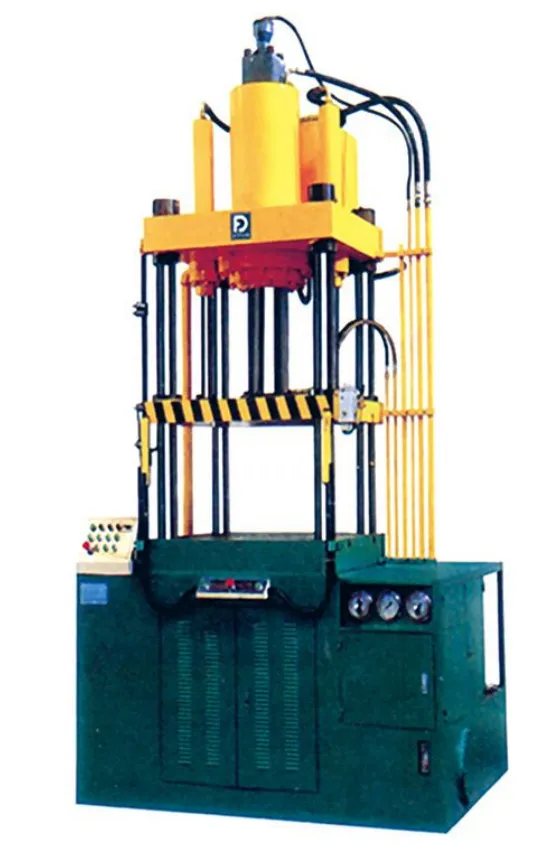

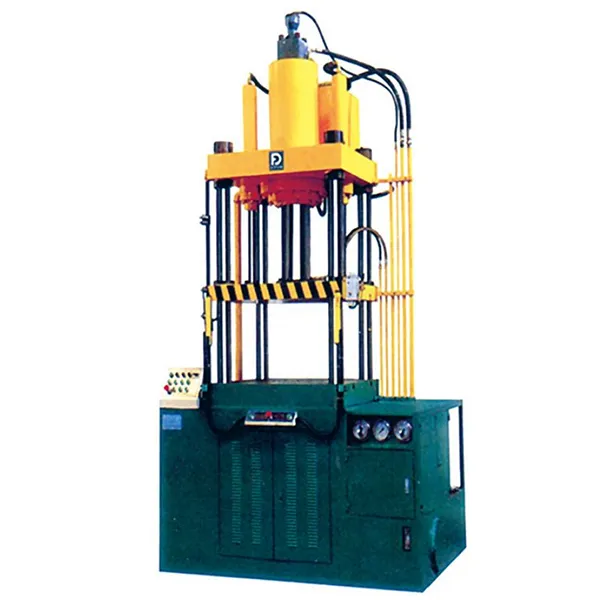

Dört Kolonlu Hidrolik Derin Çekme Presi

Yüzer kılavuz raylı 4 kolonlu pres, alüminyum/paslanmaz çelik gaz silindiri üretimi için

Nominal kapasite 280 kN ile 2000 kN arası
Dönüş kapasitesi 40 kN ile 100 kN arası
Maks. kayar stroku 500 mm ile 600 mm arası
Masa boyutları (G-D×Ö-B) 400×450 mm ile 900×1000 mm arası

YD25 dört kolonlu hidrolik derin çekme pres, yüzer kılavuz raylı yapısıyla alüminyum ve paslanmaz çelik gaz silindirlerinin çok aşamalı şekillendirilmesi için geliştirilmiş hızlı bir presdir. Kompakt ve entegre tasarım; çerçeve, yağ tankı ve elektrik kontrol sistemini tek ünitede birleştirerek kolay kurulum ve yer tasarrufu sağlar.

280 kN ile 2000 kN arası nominal kapasite ve 500 mm ile 600 mm arası maks. stroklu, bu pres hız ve hassasiyet gerektiren derin çekme uygulamaları için güvenilir ve verimli performans sunar.

Uygulama Alanları

Otomotiv parçaları: kapılar, kaputlar, süspansiyon kolları, traversler
Beyaz eşya parçaları: buzdolabı, çamaşır makinesi ve klima gövdeleri, braketler ve tabanlar
Havacılık parçaları: gövde kaplamaları, nervürler, kirişler ve motor kapakları
İnşaat bileşenleri: metal çatı kaplamaları, duvar panelleri, çelik konektörler, kapı ve pencere kasaları

Temel Özellikler

Düşük enerji tüketimi, yüksek verim ve modern tasarım
Güvenlik koruması, otomatik sayma ve hareketli kirişte iki kademeli hız kontrolü
Yük altında olmayan hızlı iniş, çalışma fazında yavaş yaklaşım ve akıcı derin çekme işlemi
Ana ve blank-holder silindirlerinde üst-alt limit koruması ile basit ve kullanıcı dostu strok ayarı

Teknik Özellikler

Model		Birim	YD25-300	YD25-280	YD25-230	YD25-160	YD25-120	YD25-100	YD25-70	YD25-40
Ana silindir nominal kapasitesi		kN	2000	1800	1500	1000	800	650	450	280
Maks. çalışma basıncı		MPa	21	21	21	20	21	21	20	21
Geri dönüş kapasitesi		kN	100	100	128	50	70	65	50	40
Blank-holder silindir nominal kapasitesi		kN	1000	800	800	600	400	350	250	120
Blank-holder silindir çalışma basıncı		MPa	21	21	21	23.5	20	23	21	24
Geri dönüş silindir nominal kapasitesi		kN	20	21	20	20	20	15	15	15
Maks. kayar stroku		mm	600	300	560	500	500	500	500	500
Blank-holder silindir maks. stroku		mm	300	300	300	260	250	230	230	230
Geri dönüş silindir maks. stroku		mm	220	220	265	200	200	180	200	180
Kayar ile tabla arası mesafe	Maks.	mm	1130	1000	960	850	850	850	800	800
Kayar ile tabla arası mesafe	MİN.	mm	530	400	400	350	350	350	300	300
Kayar hız	İniş	mm/s	190	200	240	380	355	350	280	280
	Presleme	mm/s	10–32	16–23	14–34	15–31	14–31	18–38	18–28	12–25
	Geri dönüş	mm/s	185	260	260	380	350	380	280	280
Blank-holder silindir hızı (yukarı)		mm/s	90	100	138	87	125	150	85	85
Geri dönüş silindir hızı		mm/s	125	90	100	65	66	65	66	65
Motor gücü		kW	37	30	30	15	11	11	7.5	7.5
Tabla boyutu	Sol-Sağ	mm	900	990	850	700	650	620	450	400
Tabla boyutu	Ön-Arka	mm	1000	900	900	880	750	650	500	450
Makine Boyutları	Sol-Sağ	mm	2250	2200	2080	1950	1850	1800	1460	1400
	Ön-Arka	mm	1710	1610	1500	1500	1300	1250	1000	950
	Yükseklik	mm	3890	3890	3500	3150	3000	3000	3000	2800

Not: Özel spesifikasyonlar gereksinimlerinize göre tasarlanıp üretilebilir.
