Dört Nokta Eksantrik Dişli Düz Kenar Pres DS4/DSL4

Teklif İsteyin

DS4/DSL4 Şekillendirme Presleri

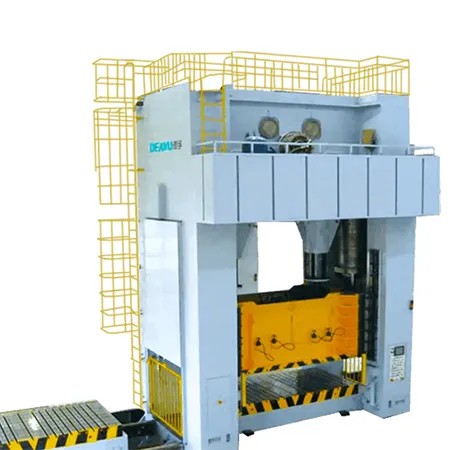

Dört Nokta Eksantrik Dişli Düz Kenar Pres DS4/DSL4

Metal damgalama, delme, bükme, kesme ve levha ayırma için mekanik pres

Kapasite 630T – 1600T
Darbe sayısı (dakikada) 8 – 18 SPM
Darbe uzunluğu 500mm ila 800mm arası
Kızak alanı 4000×2200 mm – 5000×2600 mm

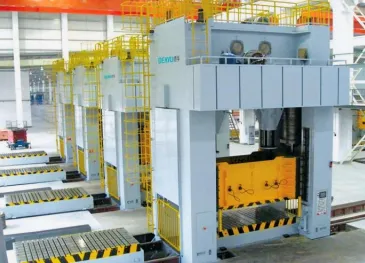

DS4/DSL4 Dört Nokta Eksantrik Dişli Düz Kenar Pres, büyük ölçekli ve yüksek hassasiyetli metal damgalama, delme, bükme, kesme ve levha ayırma işlemleri için tasarlanmıştır. Çift hareketli takviyeler ile 4 veya 5 presli tam hat konfigürasyonu mümkündür. Üretim hızları 15–18 parça/dakika seviyesinde gerçekleşir; kesintili ve sürekli çalışma modlarını destekler. Tam hat kalıp değişim (ADC) süresi 90–180 saniye arasında kontrol edilir; verimlilik büyük ölçüde artırılır. İlk pres pnömatik kalıp tamponlu olup, sistem tamamen kapalı ve otomatikleştirilmiştir; karmaşık imalat görevleri için verimli, akıllı ve stabil performans sunar.

630T ile 1600T arasındaki kapasite ve 8–18 SPM strok hızlarıyla bu pres, zorlu büyük ölçekli üretimleri desteklemek üzere üretilmiştir.

Uygulama Alanları

Otomotiv bileşenleri
Diğer ürünler: emniyet kemeri kilitleri, filtre muhafazaları, cerrahi kelepçe eklemleri

Temel Özellikler

Yukarı kiriş, orta gövde ve tabanı dört ön gerilimli güçlendirme çubuğuyla birleştirilmiş kaynaklı çelik çerçeve; ayrılabilir veya bütün yapıda mevcuttur
Stabil iletim ve düşük gürültü için eksantrik dişli tahrik sistemi
Minimum yan kuvvet ve yüksek doğruluk için uzun, dört yüzeyli kılavuz raylar
Elektronik kam başlatma, fren açısı izleme, basınç ve tonaj gösterimi ile çok fonksiyonlu kontrol sunan programlanabilir PLC kontrol sistemi

Teknik Özellikler

DS4

Model	Birim	DS4-630T	DS4-800T	DS4-1000T	DS4-1250T	DS4-1600T
Tip		S	S	S	S	S
Kapasite	T	630	800	1000	1250	1600
Nominal baskı noktası	mm	13	13	13	13	13
Darbe/dakika	SPM	8–18	8–18	8–18	8–18	8–18
Strok uzunluğu	mm	500	600	600	700	800
Maks. kapama yüksekliği	mm	1200	1300	1400	1400	1400
Kalıp yüksekliği ayarı	mm	500	550	600	650	650
Kayar alanı	mm	4000×2200	4200×2200	4200×2400	4600×2500	5000×2600
Takviye alanı	mm	4000×2200	4200×2200	4200×2400	4600×2500	5000×2600
Hava basıncı	kg/cm²	0,55	0,55	0,55	0,55	0,55
Ana motor	kW×ad	90×1	110×1	132×1	200×1	250×1
Çerçeve açıklığı	mm	2200	2200	2400	2500	2600
Kayar ayar mekanizması		Elektrikli
Kalıp tamponu		1 pad, 2 silindir
Tampon kapasitesi	ton	100	150	150	200	250
Tampon strok uzunluğu	mm	200	200	200	250	250
Maks. üst kalıp ağırlığı	ton	15	18	20	22	25

DSL4

Model	Birim	DSL4-1000T	DSL4-1250T	DSL4-1400T	DSL4-1600T	DSL4-2000T
Tip		S	S	S	S	S
Kapasite	T	1000	1250	1400	1600	2000
Nominal baskı noktası	mm	13	13	13	13	13
Darbe/dakika	SPM	8–18	8–18	8–18	8–18	8–18
Strok uzunluğu	mm	800	1000	1100	1200	1400
Maks. kapama yüksekliği	mm	1200	1300	1300	1400	1500
Kalıp yüksekliği ayarı	mm	550	600	600	600	700
Kayar alanı	mm	4200×2200	4500×2200	4500×2400	4500×2500	4600×2600
Takviye alanı	mm	4200×2200	4500×2200	4500×2400	4500×2500	4600×2600
Hava basıncı	kg/cm²	0,55	0,55	0,55	0,55	0,55
Ana motor	kW×ad	220×1	250×1	250×1	315×1	400×1
Çerçeve açıklığı	mm	2200	2200	2400	2500	2600
Kayar ayar mekanizması		Elektrikli
Kalıp tamponu		1 pad, 2 silindir
Tampon kapasitesi	ton	200	250*	250*	300*	400*
Tampon strok uzunluğu	mm	300	350	350	350	350
Maks. üst kalıp ağırlığı	ton	18	20	20	22	25

Standart Konfigürasyonlar

Değişken hız sürücü
Hidrolik aşırı yük koruyucu
Kalıp alan aydınlatması
Elektrikli kayar ayar
Fotoelektrik güvenlik cihazı
Dijital kalıp yüksekliği göstergesi
Kayar ve kalıp dengeleme sistemi
Elektronik enkoder
Yanlış besleme detektörü
Güç prizi
Makine-insan kontrol sistemi (Defu)
Aşım güvenlik cihazı
Hava ejektörü
Bakım araç çantası
Kullanım kılavuzu

Opsiyonel Konfigürasyonlar

Yağlı kavrama
Pnömatik kalıp tamponu
Ayak pedalı
Hızlı kalıp değiştirme
Kayar çıkartma
Otomatik açıcı sarıcı
Akıllı manipülatör
Hareketli takviye
Parça detektörü (Riken Optech Corporation)
Baskı izleme cihazı
Ön güvenlik kapısı
Arka güvenlik kapısı
Fişli güvenlik blok
Ayrı kavrama ve fren
Volan freni

Tasarımlar önceden bildirimde bulunulmaksızın değiştirilebilir ve gereksinimlerinize göre özelleştirilebilir.

İndir

Ürün broşürümüz

İndir

Daha Fazla Seçenek

DKP Şekillendirme Presleri Soğuk Dövme Presi

Kapasite: 250T – 3000T
Darbe sayısı (dakikada): 18SPM - 55SPM
Darbe uzunluğu: 120 mm – 250 mm

DG2 Derin Çekme Presies C-Tipi İki Tesirli Derin Çekme Presi

Kapasite: 60T - 160T
Darbe uzunluğu: 140 mm - 240 mm

DT2 Derin Çekme Presies Düz Kenar İki Nokta Derin Çekme Pres

Kapasite: 300 Ton ila 400 Ton arası
Darbe uzunluğu: 350mm ila 400mm

DG1 Şekillendirme Presleri Tek Tesirli C-Tipi Pres

Kapasite: 25 ton ila 315 ton arası
Darbe sayısı (dakikada): 30SPM ila 200SPM arası
Darbe uzunluğu: 30mm ila 250mm arası

DG2 Damgalama Presleri C-Tipi Çift Krank Şekillendirme Presi

Kapasite: 110T ila 315T
Darbe sayısı (dakikada): 20 SPM ila 100 SPM
Darbe uzunluğu: 110mm ila 280mm

DH1 D-Tipi Şekillendirme Presleri D-Tipi Tek Tesirli Düz Kenar Pres

Kapasite: 110T ila 315T
Darbe sayısı (dakikada): 20 – 90 SPM
Darbe uzunluğu: 80 mm – 250 mm

DH2 Şekillendirme Presleri Çift Tesirli Düz Kenar Pres

Kapasite: 1250 kN – 3000 kN
Darbe sayısı (dakikada): 2SPM
Darbe uzunluğu: 30mm

DM1/DM1L Metal Şekillendirme Presleri Düz Kenar Tek Kranklı Pres DM1/DM1L

Kapasite: 200 Ton – 600 Ton
Darbe sayısı (dakikada): 25SPM – 50SPM
Darbe uzunluğu: 180 mm – 250 mm

DM2/DM2L Şekillendirme Presleri Düz Kenar Çift Kranklı Pres

Kapasite: 160 ton ila 600 ton arası
Darbe sayısı (dakikada): 20SPM ila 70SPM arası
Darbe uzunluğu: 130mm ila 300mm arası

DT2 Şekillendirme Presleri Ayrılabilir Çerçeveli Düz Kenar Krank Presi DT2

Kapasite: 400 ton ila 1000 ton arası
Darbe sayısı (dakikada): 15SPM ila 35SPM arası
Darbe uzunluğu: 300mm ila 400mm arası

DS2/DSL2 Şekillendirme Presleri Eksantrik Dişli Bağlantı Mekanizmalı Mekanik Pres

Kapasite: 400 ton ila 1250 ton arası
Darbe sayısı (dakikada): 8SPM ila 25SPM arası
Darbe uzunluğu: 500mm ila 800mm arası

DS4/DSL4 Şekillendirme Presleri Dört Nokta Eksantrik Dişli Düz Kenar Pres DS4/DSL4

Kapasite: 630T – 1600T
Darbe sayısı (dakikada): 8 – 18 SPM
Darbe uzunluğu: 500mm ila 800mm arası

İletişim Formu

İletişim

Dört Nokta Eksantrik Dişli Düz Kenar Pres, yüksek hacimli üretim için güç, hassasiyet ve akıllı otomasyon sunar. Bu presin üretim verimliliğinizi nasıl artırabileceğini öğrenmek için bizimle iletişime geçin.

Hidrolik Preslerimiz

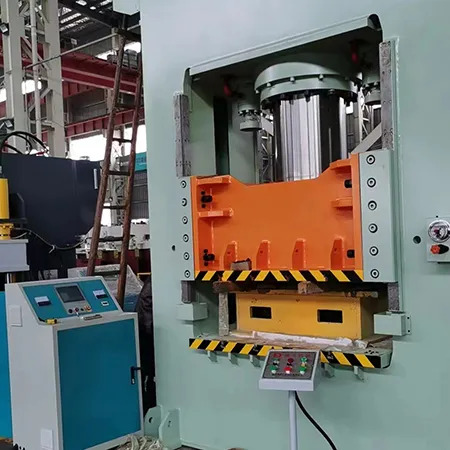

YD34 Hidrolik Presler H-Tipi Hidrolik Pres

Nominal Kapasite: 1000 kN ile 10000 kN arası
Dönüş kapasitesi: 160 kN ile 800 kN arası
Maks. kayar stroku: 600 mm ile 1400 mm arası

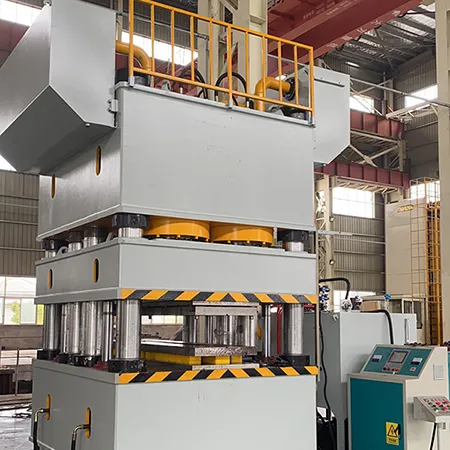

YDM Hidrolik Presler Tek Tesirli 8 Kolonlu Hidrolik Kabartma Pres

Nominal Kapasite: 20000 kN ila 170000 kN
Dönüş kapasitesi: 360 kN ila 2500 kN
Kızak strok: 500mm

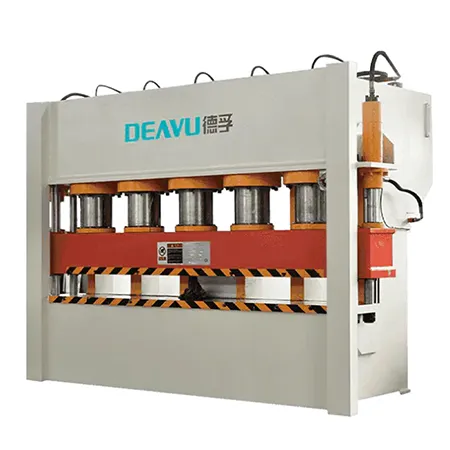

Hidrolik Presler Hidrolik Metal Kapı Kabartma Presi
