Soğuk Dövme Presi

Teklif İsteyin

DKP Şekillendirme Presleri

Sac metalin soğuk dövme, kabartma ve damgalama işlemleri için mekanik mafsallı pres

Kapasite 250T – 3000T
Darbe sayısı (dakikada) 18SPM - 55SPM
Darbe uzunluğu 120 mm – 250 mm
Kızak alanı 400 × 420 mm – 900 × 1000 mm

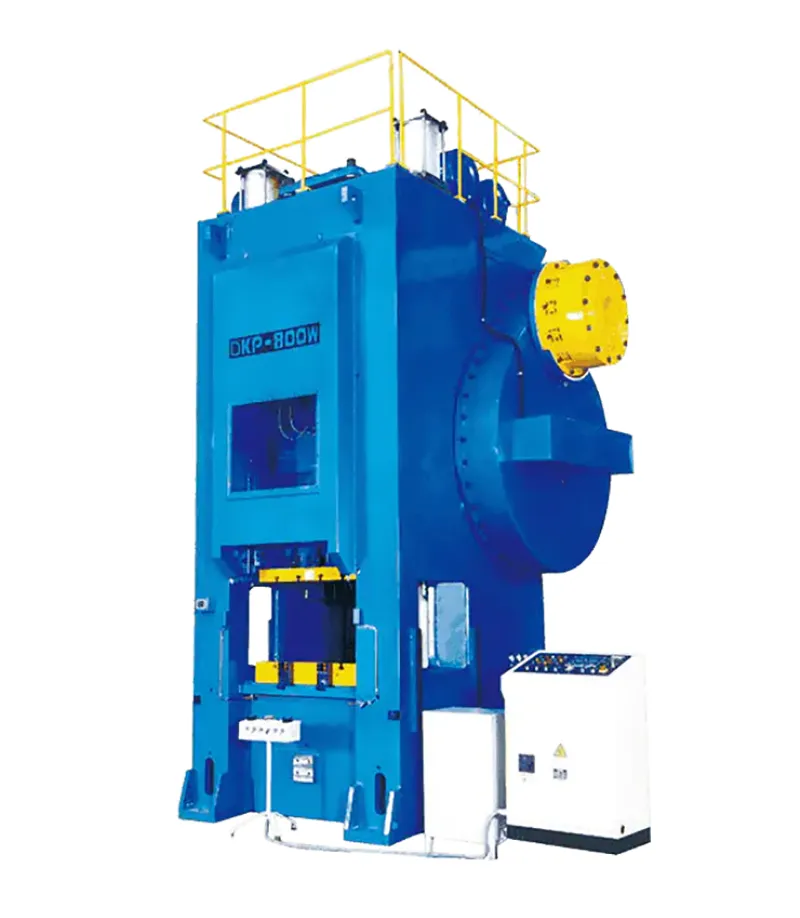

DKP soğuk dövme presi, yüksek hassasiyetli soğuk dövme, kabartma ve sac metal parçaların damgalama işlemleri için tasarlanmış mekanik mafsallı bir pres makinesidir. Gerçek kolon yapılı kutu tip gövdesi ve gerilim giderilmiş çelik kaynak konstrüksiyonu ile yüksek rijitlik, form hassasiyeti ve uzun kalıp ömrü sunar.

250T ile 3000T arası kapasite ve 18 ila 55 vuruş/dak hız aralığıyla ağır metal şekillendirme işlemlerine uygundur. Ayrı kavrama ve fren sistemi sayesinde pasif kayıplar azalır, mekanik verim yüksektir ve ilerletme, tek ve sürekli modlarda sorunsuz ve güvenli çalışır. Yan açıklıkları otomasyon sistemleri için hazırdır, tam otomatik dövme süreçlerini destekler.

Uygulama Alanları

Otomotiv bileşenleri
Şanzıman parçaları

Temel Özellikler

Malzeme tasarruflu, net şekline yakın şekillendirme süreci
Pürüzsüz yüzey ve mükemmel ürün hassasiyeti ile yüksek şekil değiştirme oranı
Verimliliği artıran mafsallı tahrik sistemi
Uzun kalıp ömrü ve yüksek form hassasiyeti için dayanıklı kutu tipi gövde
Yüksek güvenlikli, enerji tasarruflu patentli tasarım
Çevre ekipmanlarla entegrasyon için yan açıklıklı otomasyona hazır yapı

Teknik Özellikler

DS4

Model	Birim	DKP-250	DKP-400	DKP-650	DKP-800	DKP-1000	DKP-1600	DKP-2000	DKP-3000
Kapasite	kN	2500	4000	6500	8000	10000	16000	20000	30000
Vuruş uzunluğu	mm	120	140	180	180	200	220	220	250
Kalıp yüksekliği noktası	mm	4	5	8	8	8	8	8	8
Sabit hızlı vuruş sayısı	vuruş/dak	50	50	35	35	30	30	25	20
Değişken hızlı vuruş sayısı	vuruş/dak	40–55	40–55	25–40	25–40	25–35	20–30	20–30	18–25
Kesikli vuruş sayısı	vuruş/dak	20	20	15	15	10	8	8	6
Kalıp yüksekliği	mm	370	400	400	400	500	550	550	600
Sürgü ayarı	mm	15	15	15	15	15	15	15	15
Alt tabla alanı	mm	500×600	550×650	600×700	600×700	700×800	900×900	1000×1000	1100×1100
Sürgü alanı	mm	400×420	400×500	450×550	450×550	550×650	700×800	800×900	900×1000
Alt tabla kalınlığı	mm	100	120	150	150	180	220	250	250
Ana motor	kW×adet	18.5×4	30×4	45×4	45×4	75×4	90×4	132×4	200×4
Sürgü ayar motoru	kW×adet	1.5×6	1.5×6	2.2×6	2.2×6	2.2×8	5.5×6	5.5×6	5.5×6
Gerekli hava basıncı	kg/cm²	5	5	5	5	5	5	5	5
Hassasiyet (JIS)		JIS özel sınıf	JIS özel sınıf	JIS özel sınıf	JIS özel sınıf	JIS özel sınıf	JIS özel sınıf	JIS özel sınıf	JIS özel sınıf
Alt tabla boşaltma kapasitesi	kN	100	150	300	300	500	600	700	900
Alt tabla boşaltma vuruşu	mm	50	50	60	60	60	70	70	80

Standart Konfigürasyonlar

Hareketli çalışma tablası
Çalışma modu seçimi: kapalı / ilerletme / güvenlik vuruşu / sürekli
Elektrikli sürgü ayarı
Aşım güvenlik düzeni
Elektrikli yük izleyici
Elektronik kam
Mekanik kalıp yükseklik göstergesi
Sürgü dengeleme sistemi
PLC kumanda
Hava ejektörü

Hava kaynağı bağlantısı (tek kanallı)
Otomatik zorlamalı yağlama sistemi
Yanlış beslemeyi algılama soketi
Sürgü boşaltma tertibatı
Ana motor ters çevirme devresi
Değişken hızlı motor
Ankraj cıvataları ve temel plakaları
24 V çalışma lambası (hareketli tip)
Fotoelektrik ara yüz
Ayrılmış kontrol kabini
Çift solenoid valf

Opsiyonel Konfigürasyonlar

Fotoelektrik güvenlik düzeni
Hızlı kalıp değişimi
Sürgü boşaltma tertibatı
220 V tek fazlı priz

Tasarımlar önceden bildirimde bulunulmaksızın değiştirilebilir ve gereksinimlerinize göre özelleştirilebilir.
