YDF27 Hidrolik Presler

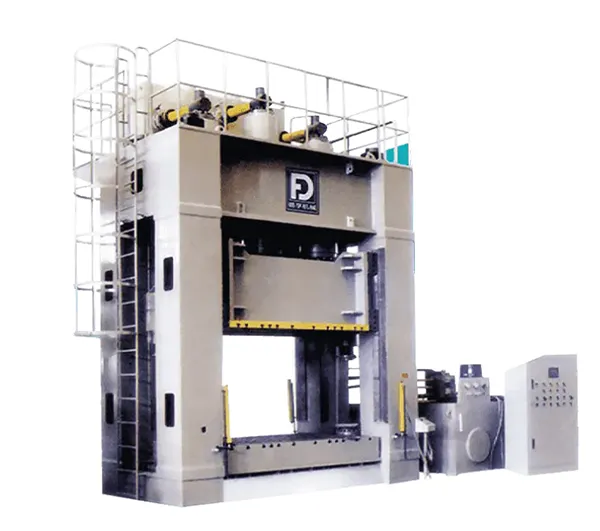

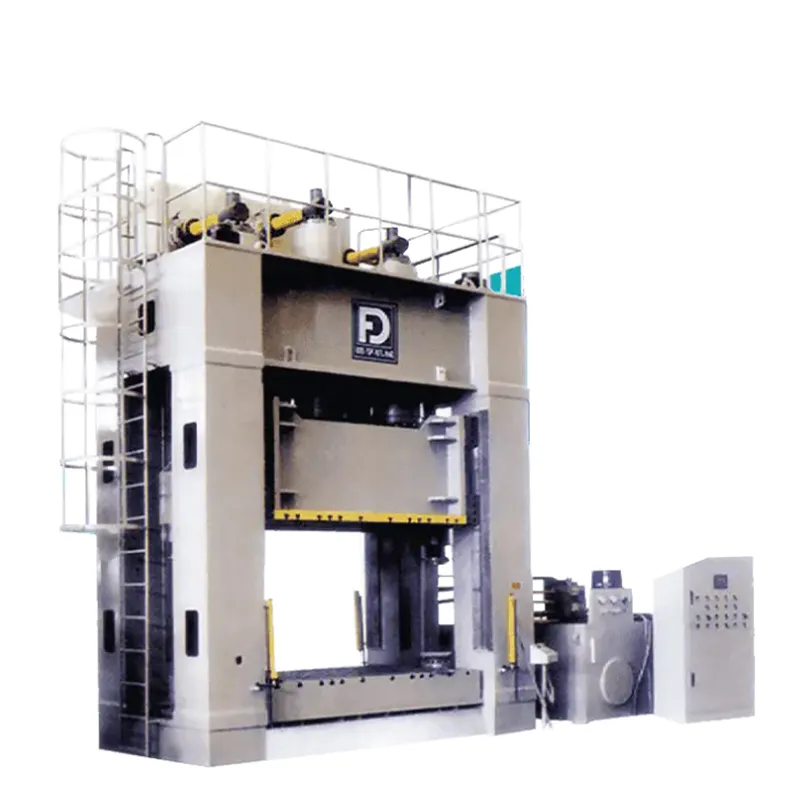

H-Tipi Hidrolik Derin Çekme Presi

Düz Kenar Hidrolik Pres, çubuk bağlantılı sac şekillendirme için

Nominal kapasite 3150 kN ile 20000 kN arası
Dönüş kapasitesi 450 kN ile 1500 kN arası
Kızak strok 800 mm ile 1500 mm arası
Masa boyutları (G-D×Ö-B) 2000×1500 mm ile 4000×2400 mm arası

YDF27 H-tipi tek tesirli hidrolik derin çekme presi, ince sac metalin hassas şekillendirmesi için çubuk bağlantılı düz kenar çerçeveye sahip olarak tasarlanmıştır. Otomotiv parça damgalama için de bilinen bu pres, otomotiv, havacılık, beyaz eşya ve inşaat gibi sektörlerde derin çekme uygulamaları için idealdir.

3150 kN ile 20000 kN arası nominal kapasite ve 800 mm ile 1500 mm arası strokuyla, bu pres yüksek şekillendirme gücü, tutarlı performans ve çeşitli parça boyutları için esneklik sunar. Otomatik boşaltma için hidrolik yastık ve çok noktalı ejektör sistemleri ile donatılabilir; böylece bitmiş parçaları korur ve üretimi hızlandırır.

Opsiyonel konfigürasyonlar arasında hızlı kalıp değişim sistemi, hareketli çalışma tablası, tampon sistemi, yardımcı boşaltma sistemi ve fotoelektrik güvenlik cihazları bulunur.

Uygulama Alanları

İnce sac metal derin çekme: Otomotiv, havacılık ve beyaz eşya sektörlerinde kaporta panelleri, çamurluklar, kapaklar vb. için uygundur
Karmaşık eğimli parçalar: Otomotiv kapıları, motor kaputları ve uçak kabukları gibi karmaşık şekiller için ideal
Yüksek hassasiyetli parçalar: Elektronik muhafazalar ve gösterge panelleri gibi sık toleranslı bileşenlerin şekillendirilmesini destekler
Büyük sac metal parçalar: Mimari paneller, büyük konteynerler ve aşırı boyutlu bileşenler için mükemmel

Teknik Özellikler

Model		Birim	YDF27-315	YDF27-500	YDF27-630	YDF27-800	YDF27-1000	YDF27-1500	YDF27-2000
Nominal kapasite		kN	3150	5000	6300	8000	10000	15000	20000
Geri dönüş kapasitesi		kN	450	570	640	1000	1000	1200	1500
Maks. çalışma basıncı		MPa	25	25	25	25	25	25	25
Kayar stroku		mm	800	900	1000	1000	1200	1200	1500
Maks. açma yüksekliği (ışık aralığı)		mm	1250	1500	1600	1600	1800	1800	2000
Yastık kapasitesi		kN	1250	2000	2500	3150	4000	5000	6000
Yastık stroku		mm	300	300	400	400	400	400	400
Kayar hız	İniş	mm/s	150	180	180	180	180	200	200
	Presleme	mm/s	6-14	7-15	8-16	9-20	9-20	8-16	8-16
	Geri dönüş	mm/s	100	120	120	150	150	120	120
Tabla boyutu	Sol-Sağ	mm	2000	2000	2500	3000	3000	3600	4000
Tabla boyutu	Ön-Arka	mm	1500	1600	1600	2000	2000	2000	2400
Yastık boyutu	Sol-Sağ	mm	1500	1500	1800	2250	2250	2700	3200
Yastık boyutu	Ön-Arka	mm	900	900	900	1350	1350	1350	1800
Ana motor gücü		kW	22	44	60	90	110	135	180

Not: Özel spesifikasyonlar gereksinimlerinize göre tasarlanıp üretilebilir.
