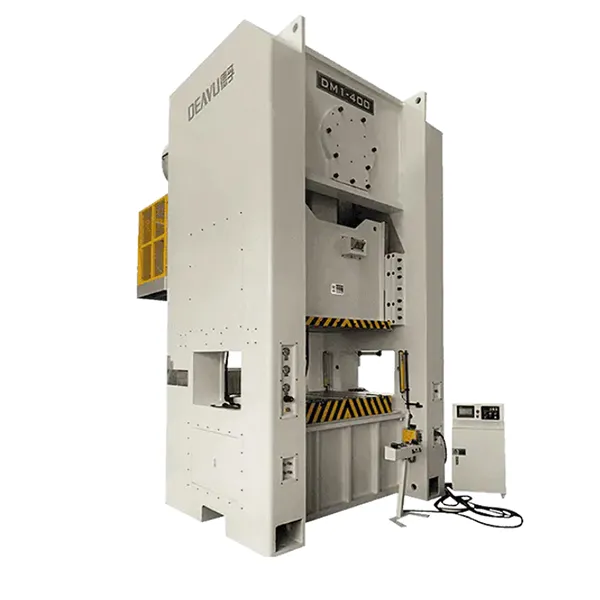

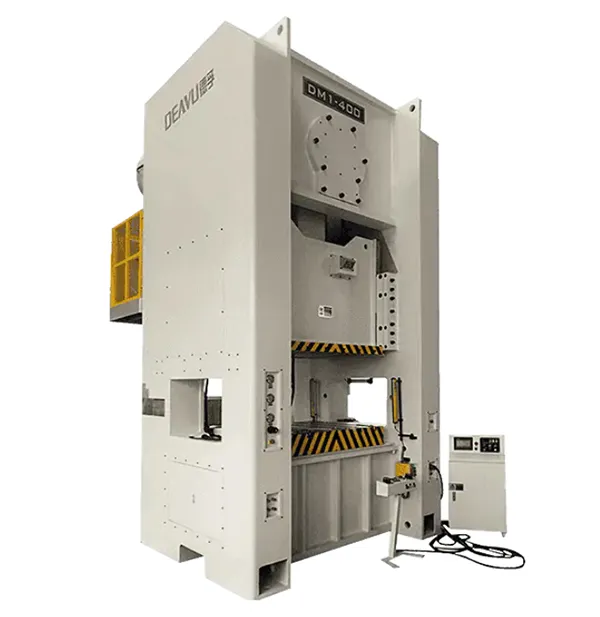

Düz Kenar Tek Kranklı Pres DM1/DM1L

Teklif İsteyin

DM1/DM1L Metal Şekillendirme Presleri

Metal damgalama, delme, bükme, kesme ve levha ayırma için mekanik pres

Kapasite 200 Ton – 600 Ton
Darbe sayısı (dakikada) 25SPM – 50SPM
Darbe uzunluğu 180 mm – 250 mm
Kızak alanı 1000×700 mm – 1400×900 mm

DM1/DM1L Düz Kenar Tek Kranklı Pres, gantri tarzı kapalı çerçeve yapısıyla yüksek rijitlik ve stabilite sunar. Tek krank mili tasarımı, üstün hassasiyet ve pürüzsüz çalışma sağlar. Metal işleme, plastik, elektronik ve otomotiv parçaları imalatı gibi yüksek doğruluk ve yüksek kapasite gerektiren sektörler için idealdir.

200T ile 600T arasındaki kapasite ve 25–50 darbe/dakika strok hızlarıyla büyük ölçekli üretimi destekler. Japonya JIS 6402 Grade-1 hassasiyet standartlarına uygun üretilerek üretim hattınızda kararlı ve tutarlı performans sunar.

Uygulama Alanları

Aletler: anahtar kanalları, pense uçları, tornavida uçları, çekiç başları
Mutfak Eşyaları: tencere kapakları, bıçaklar, fırın tepsileri
Beyaz Eşya: çamaşır makinesi gövdeleri, buzdolabı kapı panelleri, mikrodalga fırın panelleri, klima kasaları
Donanım: menteşeler, kilitler, vidalar
Elektronik: akıllı telefon çerçeveleri, metal muhafazalar, devre kartı bağlantı elemanları, LCD parts
Otomotiv bileşenleri
Diğer ürünler: emniyet kemeri kilitleri, filtre muhafazaları, cerrahi kelepçe eklemleri

Temel Özellikler

Stres giderilmiş çelik plakalarla imal edilmiş yüksek rijitlikli kaynaklı çerçeve
Alaşımlı çelik çift krank milleri ve güçlendirilmiş bağlantı çubukları ile geniş çalışma merkezleri
Pürüzsüz kayar hareket için optimize edilmiş dengeleme sistemi
0,1 mm hassasiyetli otomatik kayar ayar sistemi
Zorlu çalışma koşulları için sertleştirilmiş ve taşlanmış krank milleri, dişliler ve bağlantı çubukları
Güvenli çalışma için hassas kavrama-fren sistemi, çift elektromanyetik valfler ve aşırı yük koruması
Düşük gürültü ve enerji tasarrufu sağlayan verimli tasarım

Teknik Özellikler

Model	Birim	DM1-200T	DM1-300T	DM1-400T	DM1-500T	DM1-600T
Tip		V	V	V	V	V
Kapasite	T	200	300	400	500	600
Nominal baskı noktası	mm	6	7	8	8	8
Darbe/dakika	SPM	30–50	25–40	25–35	20–30	15–25
Strok uzunluğu	mm	180	250	250	250	250
Maks. kapama yüksekliği	mm	500	550	550	550	550
Kalıp yüksekliği ayarı	mm	110	120	120	120	120
Kayar alanı	mm	1000×700	1000×750	1300×900	1400×900	1400×900
Takviye alanı	mm	1200×800	1250×900	1400×1000	1500×1100	1500×1100
Hava basıncı	kg/cm²	6	6	6	6	6
Ana motor	kW×ad	15×4	18.5×4	30×4	37×4	45×4
Çerçeve açıklığı	mm	600×550	700×600	800×600	900×600	900×600
Kayar ayar mekanizması		Elektrikli
Hassasiyet		JIS 6402 (Japonya) Grade-1
Kalıp tamponu		1 adet pedal, 1 silindir
Tampon kapasitesi	ton	14	14	14	14	14
Tampon strok uzunluğu	mm	100	100	100	100	100
Tampon alanı	mm	710×480	810×480	910×580	910×580	910×580

Standart Konfigürasyonlar

Değişken hız sürücü
• Hidrolik aşırı yük koruyucu
• Kalıp alan aydınlatması
• Elektrikli kayar ayar
• Fotoelektrik güvenlik cihazı
• Dijital kalıp yüksekliği göstergesi
• Kayar ve kalıp dengeleme sistemi
• Elektronik enkoder
• Yanlış besleme detektörü
• Güç prizi
• Makine-insan kontrol sistemi (Defu)
• Aşım güvenlik cihazı
• Hava ejektörü
• Bakım araç çantası
• Kullanım kılavuzu

Opsiyonel Konfigürasyonlar

Yağlı kavrama
Pnömatik kalıp tamponu
Ayak pedalı
Hızlı kalıp değiştirme
Kayar çıkartma
Otomatik açıcı sarıcı
Akıllı manipülatör
Hareketli takviye
Parça detektörü (Riken Optech Corporation)
Baskı izleme cihazı
Ön güvenlik kapısı
Arka güvenlik kapısı
Fişli güvenlik blok
