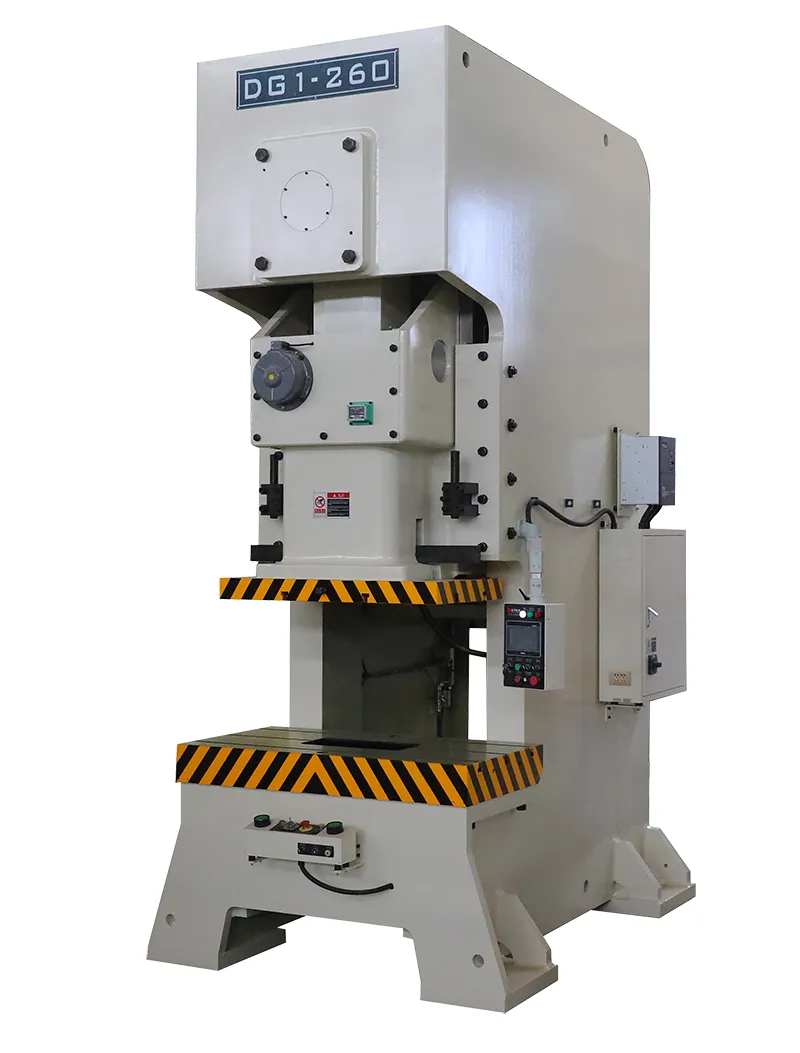

Tek Tesirli C-Tipi Pres

Teklif İsteyin

DG1 Şekillendirme Presleri

C-tipi mekanik pres metal damgalama, delme, bükme, kesme ve sac açınım işlemleri için

Kapasite 25 ton ila 315 ton arası
Darbe sayısı (dakikada) 30SPM ila 200SPM arası
Darbe uzunluğu 30mm ila 250mm arası
Kızak alanı 300×230mm ila 1000×750mm arası

DG1 tek tesirli C-tipi pres, metal parçaların güvenilir ve yüksek hassasiyetli damgalama işlemleri için tasarlanmıştır. Otomotiv kaporta panelleri, elektronik muhafazalar ve ev aletleri bileşenlerinde üstün doğruluk ve uzun ömürlü performans sunar.

25T ila 315T arası kapasite ve 30 ila 200 SPM hız aralığıyla, bu pres zorlu üretim gereksinimlerini karşılar. Altı yüzeyli kızak sistemi ve yüksek rijitlikli gövde, damgalama, delme, kesme ve şekillendirme işlemleri sırasında olağanüstü stabilite sağlar. Japonya JIS 1. sınıf hassasiyet standartlarına uygun olarak üretilen bu makine, operasyonlarınızı kesintisiz bir şekilde sürdürmenize yardımcı olur.

Uygulama Alanları

Aletler: anahtar kanalları, pense uçları, tornavida uçları, çekiç başları
Mutfak Eşyaları: tencere kapakları, bıçaklar, fırın tepsileri
Beyaz Eşya: çamaşır makinesi gövdeleri, buzdolabı kapı panelleri, mikrodalga fırın panelleri, klima kasaları
Donanım: menteşeler, kilitler, vidalar
Elektronik: akıllı telefon çerçeveleri, metal muhafazalar, devre kartı bağlantı elemanları
Otomotiv ve havacılık parçaları ve daha fazlası

Temel Özellikler

Uzun süreli stabilite için yüksek rijitlikli çelik gövde
Shot blasting ve gerilim giderme işlemleri
Altı yüzeyli kızak rayları ve optimize edilmiş iletim sistemi ile stabil ve hassas damgalama
Krank milleri ve dişliler dahil kritik parçaların ısıl işlem görmesi ve taşlanması
Güvenli kullanım için yüksek torklu kavrama ve hidrolik aşırı yük koruması
Çeşitli damgalama işlemlerinde esneklik için invertörlü hız kontrolü
60T ve üzeri modellerde sorunsuz ve güvenilir performans için otomatik gres yağlama sistemi

Teknik Özellikler

Model		Birim	DG1-25T		DG1-35T		DG1-45T		DG1-60T		DG1-80T		DG1-110T		DG1-160T		DG1-200T		DG1-260T		DG1-315T
Tip			V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H	V	H
Kapasite		T	25		36		45		60		80		110		160		200		260		315
Nominal tonaj noktası		mm	3.2	1.6	3.2	1.6	3.2	1.6	4	2	4	2	6	3	6	3	6	3	7	3.5	7	3.5
Dakikadaki vuruş sayısı	Değişken hız	S.P.M	60-140	130-200	40-120	110-180	40-100	110-150	35-90	80-120	35-80	80-120	30-60	60-90	20-50	40-70	20-50	50-70	20-40	40-50	20-35	30-50
	Sabit hız	S.P.M	110		85		75		65		55		50		35		35		30		30
Vuruş uzunluğu		mm	60	30	70	40	80	50	120	60	150	70	180	80	200	90	200	100	250	150	250	150
Maks. kapatma yüksekliği		mm	200	215	220	235	250	265	310	340	340	380	360	410	460	510	460	510	500	550	550	600
Kalıp yüksekliği ayarı		mm	50		55		60		75		80		80		100		110		120		120
Sürgü alanı		mm	300×230		360×250		400×300		500×360		560×420		650×470		700×550		850×630		950×700		1000×750
Sürgü plakası kalınlığı		mm	50		50		60		70		70		80		90		90		100		110
Tabla alanı		mm	680×300		800×400		850×440		900×500		1000×550		1150×600		1250×800		1400×820		1500×840		1800×900
Tabla plakası kalınlığı		mm	70		70		80		80		90		110		140		160		180		200
Kalıp şaft deliği çapı		mm	38.1		38.1		38.1		50		50		50		65		65		65		65
Ana motor		kW×4	3.7		3.7		5.5		5.5		7.5		11		15		15		18.5		30
Sürgü ayar mekanizması			Manuel								Elektrikli
Gerekli hava basıncı		kg/cm²	6.0		6.0		6.0		6.0		6.0		6.0		6.0		6.0		6.0		6.0
Hassasiyet			JIS 6402 (Japan) Grade-1 Sertifikalıdır.
Kalıp yastığı kapasitesi		ton	-		2.3		2.3		3.6		3.6		6.3		10		14		14		14
Kalıp yastığı vuruş uzunluğu		mm			50		50		70		70		80		80		100		100		100
Kalıp yastığı ped alanı		mm	-		300×230		300×230		350×300		450×310		500×350		650×420		710×480		810×480		810×480

Standart Konfigürasyonlar

Değişken hızlı sürücü
Hidrolik aşırı yük koruyucusu
Manuel sürgü ayarı (60T altı)
Elektrikli sürgü ayarı (80T üstü)
Mekanik kalıp yüksekliği göstergesi (60T altı)
Dijital kalıp yüksekliği göstergesi (80T üstü)
Sürgü ve kalıp dengeleme sistemi
Elektronik enkoder

Besleme hatası dedektörü
Güç prizi
İnsan-makine kontrol sistemi (Defu)
Aşım emniyet cihazı
Hava ejektörü
Bakım takım çantası
Kullanım kılavuzu

Opsiyonel Konfigürasyonlar

Yağlı kavrama
Pnömatik kalıp yastığı
Ayak pedalı
Hızlı kalıp değişimi
Sürgü vurucu
Otomatik açıcı

Akıllı manipülatör
Kalıp bölgesi aydınlatması
Parça detektörü (Riken Optech)
Tonaj monitörü
Fotoelektrik emniyet cihazı

Tasarımlar önceden bildirimde bulunulmaksızın değiştirilebilir ve gereksinimlerinize göre özelleştirilebilir.

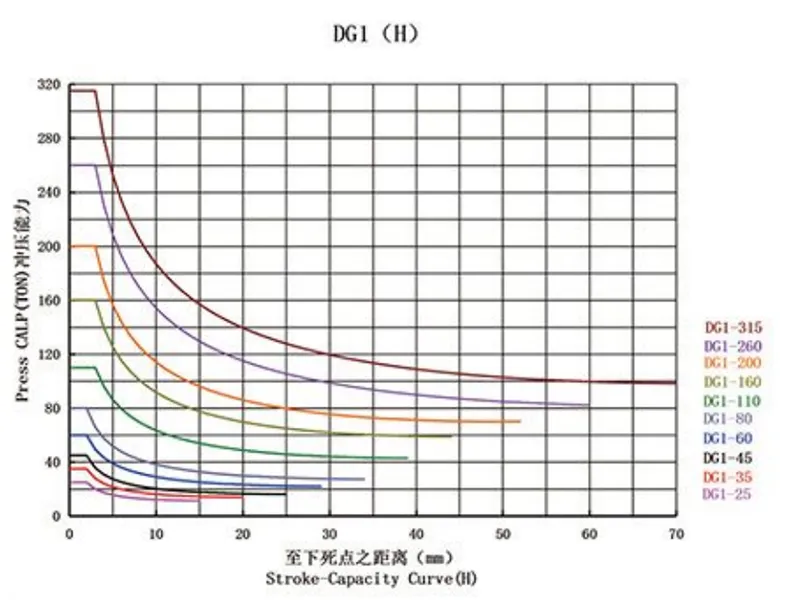

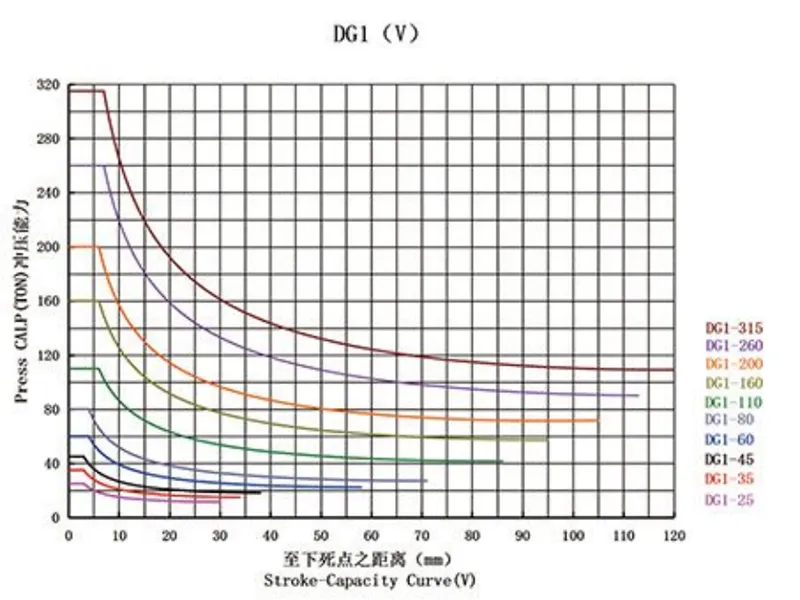

Vuruş Kapasite Diyagramı

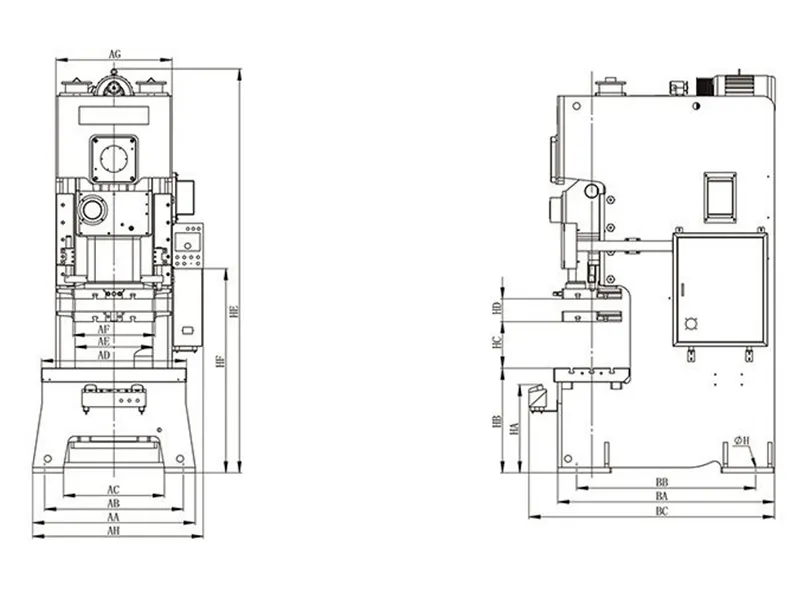

Ana Hat Boyutları (mm)

Model	DG1-25		DG1-35		DG1-45		DG1-60		DG1-80		DG1-110		DG1-160		DG1-200		DG1-260
Tip	V	H	V	H	V H		V	H	V	H	V	H	V	H	V H		V H
AA	840		900		950		1000		1170		1290		1390		1680		1850
AB	700		800		790		860		980		1100		1200		1400		1560
AC	368		500		550		600		690		800		870		980		1050
AD	680		800		850		900		780		1150		1250		1400		1500
AE	408		488		502		526		544		616		660		800		900
AF	300		360		400		500		560		650		700		850		950
AG	540		620		670		720		780		920		1000		1160		1300
AH	920		990		1040		1090		1328		1458		1559		1790		1945
BA	1150		1200		1400		1420		1595		1720		2140		2440		2615
BB	910		1050		1250		1220		1295		1320		1740		1880		2005
BC	1390		1450		1650		1670		1820		1970		2390		2690		2865
HA	715		702		702		700		732		711		752		826		802
HB	795		790		790		785		830		830		900		995		1030
HC	200	215	220	235	250	265	310	340	340	380	360	410	460	510	460	510	500	550
HD	60	30	70	40	80	50	120	60	150	70	180	80	200	90	200	100	250150
HE	2125		2300		2390		2750		2980		3133		3610		4058		4433
HF									1462		1461		1638		1614		1638
ØH	Ø18		Ø18		Ø23		Ø23		Ø28		Ø28		Ø35		Ø33		Ø40

Tabla ve Sürgü Plakası Boyutları

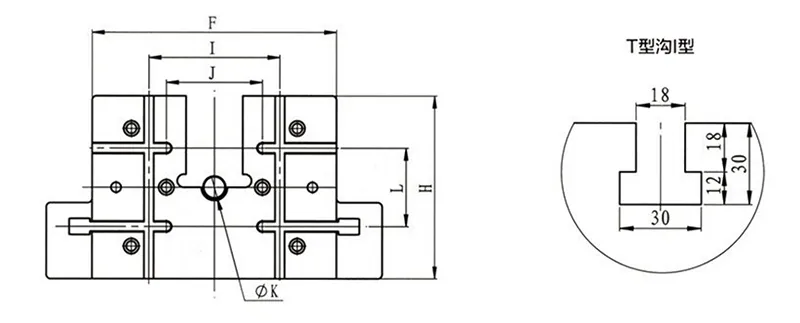

Sürgü Plakası

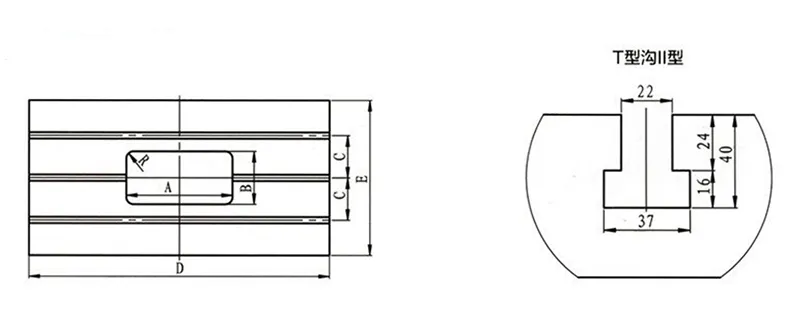

Tabla Plakası

Model	A	B	C	D	E	F	H	I	J	K	L	T-kanal
DG1-25	240	120	90	680	300	300	230	/	150	Ø38	80	I
DG1-35	280	140	120	800	400	360	250	/	160	Ø38	100	I
DG1-45	300	150	120	850	440	400	300	/	210	Ø38	120	I
DG1-60	320	160	150	900	500	500	360	220	220	Ø50	160	Ⅱ
DG1-80	360	180	150	1000	550	560	420	300	220	Ø50	180	Ⅱ
DG1-110	400	200	160	1150	600	650	470	300	220	Ø50	220	Ⅱ
DG1-160	440	220	220	1250	800	700	550	300	175	Ø65	220	Ⅱ
DG1-200	480	240	280	1400	820	850	630	420	200	Ø65	300	Ⅱ
DG1-260	520	260	290	1500	840	950	700	420	200	Ø65	300	Ⅱ
DG1-315	520	260	290	1800	900	1000	750	450	200	Ø65	300	Ⅱ

İndir

Ürün broşürümüz

İndir

Daha Fazla Seçenek

DG2 Damgalama Presleri C-Tipi Çift Krank Şekillendirme Presi

Kapasite: 110T ila 315T
Darbe sayısı (dakikada): 20 SPM ila 100 SPM
Darbe uzunluğu: 110mm ila 280mm

DH1 D-Tipi Şekillendirme Presleri D-Tipi Tek Tesirli Düz Kenar Pres

Kapasite: 110T ila 315T
Darbe sayısı (dakikada): 20 – 90 SPM
Darbe uzunluğu: 80 mm – 250 mm

DH2 Şekillendirme Presleri Çift Tesirli Düz Kenar Pres

Kapasite: 1250 kN – 3000 kN
Darbe sayısı (dakikada): 2SPM
Darbe uzunluğu: 30mm

DM1/DM1L Metal Şekillendirme Presleri Düz Kenar Tek Kranklı Pres DM1/DM1L

Kapasite: 200 Ton – 600 Ton
Darbe sayısı (dakikada): 25SPM – 50SPM
Darbe uzunluğu: 180 mm – 250 mm

DM2/DM2L Şekillendirme Presleri Düz Kenar Çift Kranklı Pres

Kapasite: 160 ton ila 600 ton arası
Darbe sayısı (dakikada): 20SPM ila 70SPM arası
Darbe uzunluğu: 130mm ila 300mm arası

DT2 Şekillendirme Presleri Ayrılabilir Çerçeveli Düz Kenar Krank Presi DT2

Kapasite: 400 ton ila 1000 ton arası
Darbe sayısı (dakikada): 15SPM ila 35SPM arası
Darbe uzunluğu: 300mm ila 400mm arası

DS2/DSL2 Şekillendirme Presleri Eksantrik Dişli Bağlantı Mekanizmalı Mekanik Pres

Kapasite: 400 ton ila 1250 ton arası
Darbe sayısı (dakikada): 8SPM ila 25SPM arası
Darbe uzunluğu: 500mm ila 800mm arası

DS4/DSL4 Şekillendirme Presleri Dört Nokta Eksantrik Dişli Düz Kenar Pres DS4/DSL4

Kapasite: 630T – 1600T
Darbe sayısı (dakikada): 8 – 18 SPM
Darbe uzunluğu: 500mm ila 800mm arası

DKP Şekillendirme Presleri Soğuk Dövme Presi

Kapasite: 250T – 3000T
Darbe sayısı (dakikada): 18SPM - 55SPM
Darbe uzunluğu: 120 mm – 250 mm

DG2 Derin Çekme Presies C-Tipi İki Tesirli Derin Çekme Presi

Kapasite: 60T - 160T
Darbe uzunluğu: 140 mm - 240 mm

DT2 Derin Çekme Presies Düz Kenar İki Nokta Derin Çekme Pres

Kapasite: 300 Ton ila 400 Ton arası
Darbe uzunluğu: 350mm ila 400mm

DG1 Şekillendirme Presleri Tek Tesirli C-Tipi Pres

Kapasite: 25 ton ila 315 ton arası
Darbe sayısı (dakikada): 30SPM ila 200SPM arası
Darbe uzunluğu: 30mm ila 250mm arası

İletişim Formu

İletişim

Tek tesirli C-tipi pres, üretim hattınıza hassasiyet, stabilite ve verimlilik katar. Daha fazla bilgi ve ihtiyaçlarınıza uygun çözüm için bizimle iletişime geçin.
