DG2 Damgalama Presleri

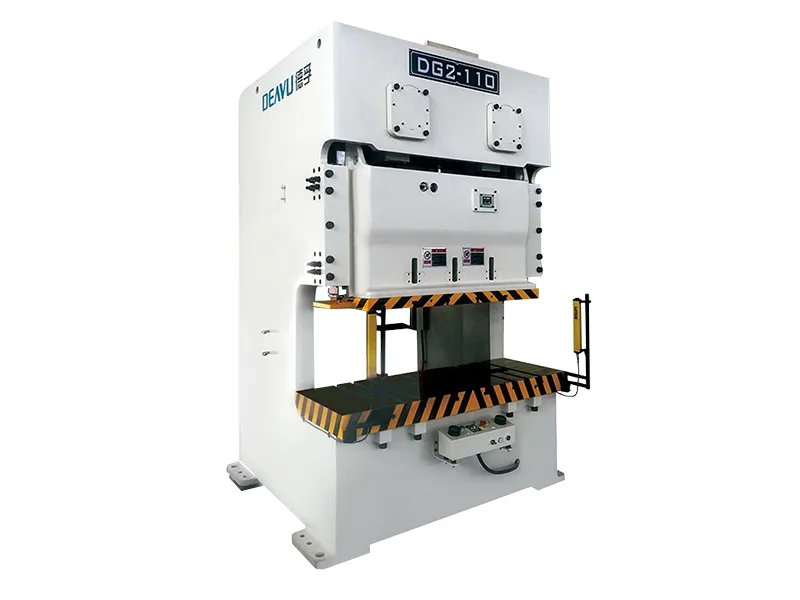

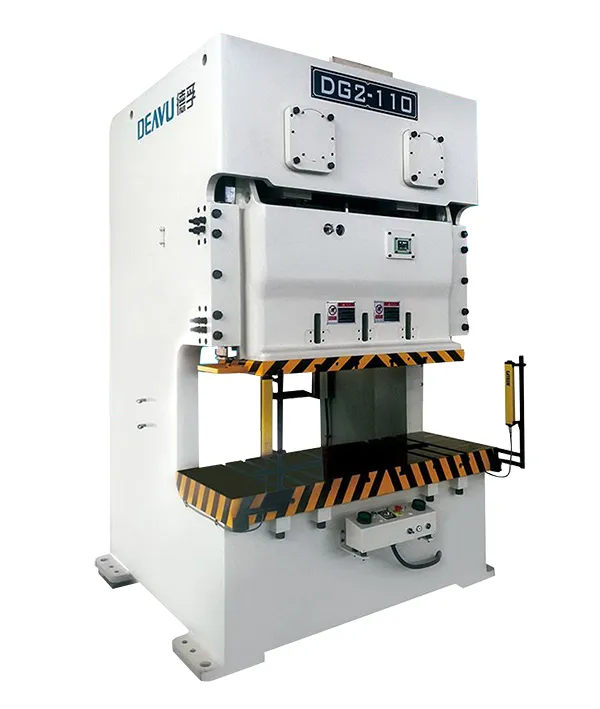

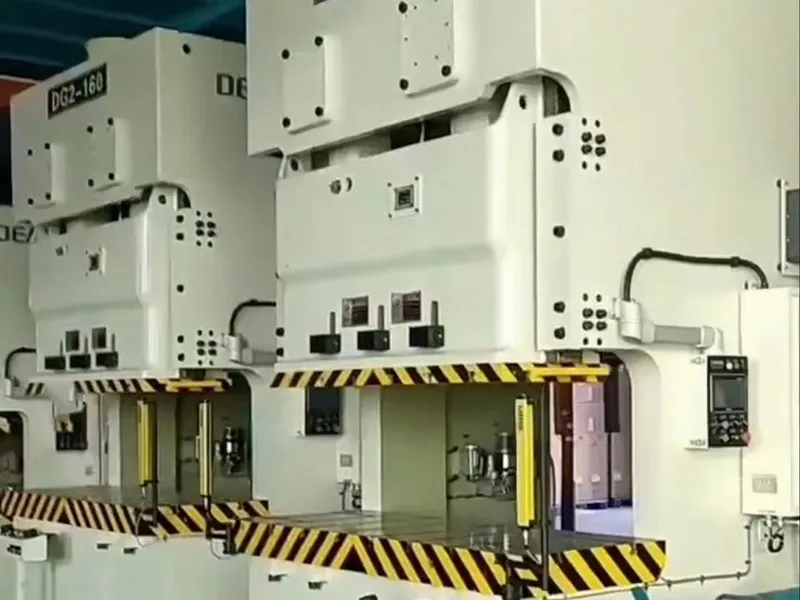

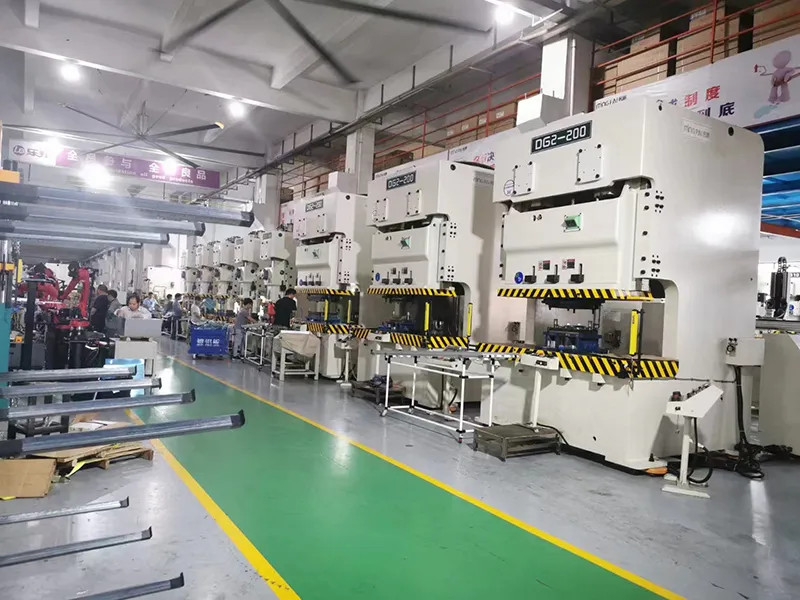

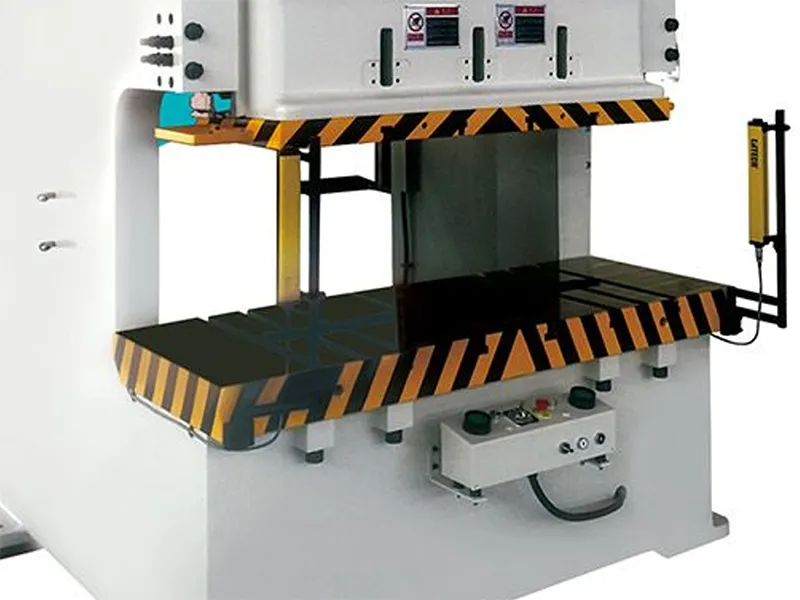

C-Tipi Çift Krank Şekillendirme Presi

Metal damgalama, delme, bükme, kesme ve sac açınım için iki noktalı C-tipi pres

Kapasite 110T ila 315T
Darbe sayısı (dakikada) 20 SPM ila 100 SPM
Darbe uzunluğu 110mm ila 280mm
Kızak alanı 1400×500mm ila 2100×700mm

DG2 C-tipi çift krank damgalama presi, yüksek hassasiyetli ve stabil metal damgalama işlemleri için tasarlanmıştır. Çift krank mili tahrik sistemi ve rijit çelik gövde, otomotiv, elektronik ve beyaz eşya gibi zorlu uygulamalarda tutarlı kuvvet ve stabilite sağlar.

110T ila 315T kapasite aralığı ve 20–100 SPM vuruş hızlarıyla bu pres, sürekli üretim gereksinimlerini karşılar. Japonya JIS 1. sınıf hassasiyet standartlarına uygun olarak üretilen makine, verimli, doğru ve kesintisiz üretim sunar.

Uygulama Alanları

Aletler: anahtar kanalları, pense uçları, tornavida uçları, çekiç başları
Mutfak Eşyaları: tencere kapakları, bıçaklar, fırın tepsileri
Beyaz Eşya: çamaşır makinesi gövdeleri, buzdolabı kapı panelleri, mikrodalga fırın panelleri, klima kasaları
Donanım: menteşeler, kilitler, vidalar
Elektronik: akıllı telefon çerçeveleri, metal muhafazalar, devre kartı bağlantı elemanları
Otomotiv parçaları, havacılık bileşenleri ve daha fazlası

Temel Özellikler

Çift krank mili tahrik sistemi ile stabil kuvvet çıktısı
Kumlama ve gerilim giderme işlemleri uygulanmış yüksek rijitlikli çelik gövde
Altı yüzeyli hassas kılavuz sistemi ve optimize edilmiş iletim tasarımı
Krank milleri ve dişliler dahil kritik parçaların ısıl işlem görmesi ve taşlanması
Yüksek torklu kavrama ve hidrolik aşırı yük koruması
Çeşitli damgalama işlemlerine uyum için invertörlü hız kontrolü
Uzun ömürlü stabilite için otomatik gres yağlama sistemi

Teknik Özellikler

Model	Birim	DG2-110T		DG2-160T		DG2-200T		DG2-250T		DG2-315T
Tip		V	H	V	H	V	H	V	H	V	H
Kapasite	T	110		160		200		250		315
Nominal tonaj noktası	mm	5	3	6	3	6	3	7	3.5	8	4
Dakikadaki vuruş sayısı	S.P.M	35-65	50-100	30-55	40-85	25-45	35-70	20-35	30-60	20-35	30-60
Vuruş uzunluğu	mm	180	110	200	130	250	150	280	170	300	200
Maks. kapatma yüksekliği	mm	400	435	450	485	500	550	550	605	600	650
Kalıp yüksekliği ayarı	mm	100		100		120		120		120
Sürgü alanı	mm	1400×500		1600×550		1850×650		2100×700		2100×700
Sürgü plakası kalınlığı	mm	70		70		95		95		95
Tabla alanı	mm	1800×650		2000×760		2400×840		2700×900		2880×920
Tabla plakası kalınlığı	mm	130		150		170		170		170
Gerekli hava basıncı	kg/cm²	6.0		6.0		6.0		6.0		6.0
Ana motor	kW×4	11		15		18.5		22		30
Sürgü ayar mekanizması		Elektrikli
Hassasiye		JIS 6402 (Japan) Grade-1
Kalıp yastığı		2 adet yatak, 2 adet silindir
Kalıp yastığı kapasitesi	ton	3.6×2		3.6×2		10×2		14×2		14×2
Kalıp yastığı vuruş uzunluğu	mm	70		70		80		100		100
Kalıp yastığı ped alanı	mm	350×235×2 adet		350×235×2 adet		540×350×2 adet		640×470×2 adet		640×470×2 adet

Standart Konfigürasyonlar

Kuru kavrama
Standart işletim sistemi (Defu Üretimi)
Çalışma modları: kapalı / çapraz / güvenli tek strok / sürekli
Hidrolik aşırı yük koruyucusu
Aşım emniyet cihazı
Çift solenoid valf
Besleme hatası dedektörü
Elektrikli sürgü ayarı
Dijital kalıp yüksekliği göstergesi (0.1mm birim)

Otomatik gres yağlama sistemi
Toplam sayıcı (6 haneli)
Ön ayarlı sayıcı (6 haneli)
Bakım sayacı (6 haneli)
Elektronik döner kam anahtarı (6 yedek kanal)
Hava ejektörü (1/2", 1 kanal)
Hava kaynağı bağlantısı (1/2, 2 kanal)
Besleme hatası soketi
Güç prizi (sadece 110V tek fazlı için)

Opsiyonel Konfigürasyonlar

Yağlı kavrama/fren
Kalıp yastığı
Değişken hızlı motor
Dokunmatik ekran
Fotoelektrik emniyet cihazı
Sürgü vurucu
Ana motor ters devre
Ayak pedalı
Güvenlik kalıp bloğu
T-tipi iki elle komut butonu
Solenoid valf
Titreşim önleyici ayaklar

Hızlı kalıp değişimi
Üst kalıp kelepçesi
Alt kalıp kelepçesi
Kalıp kaldırıcı
Kalıp kolu
Çapa cıvataları ve temel plakaları
Otomatik açıcı
Şerit açma özellikli 3’ü 1 arada NC doğrultmalı besleyici
NC silindir besleyici
Şerit açma özellikli 2’ü 1 arada doğrultucu
Seviyelendirme doğrultucu

Tasarımlar önceden bildirimde bulunulmaksızın değiştirilebilir ve gereksinimlerinize göre özelleştirilebilir.

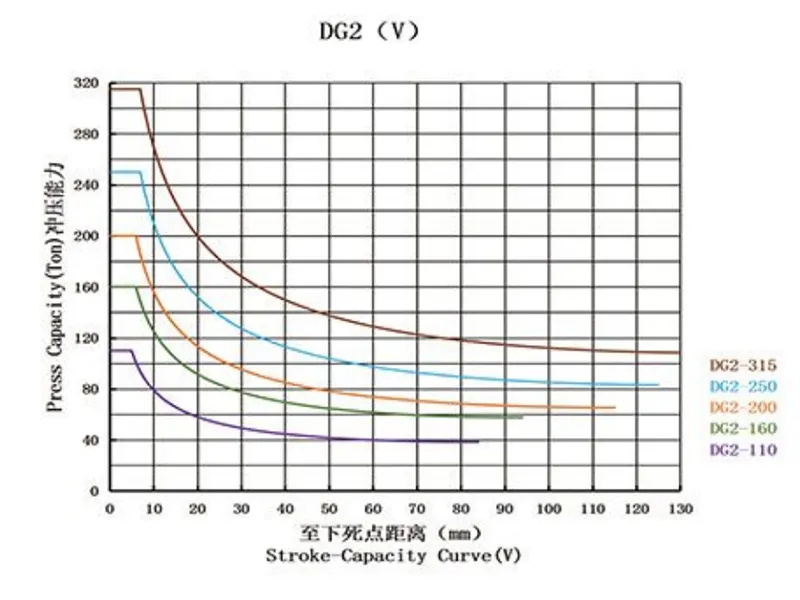

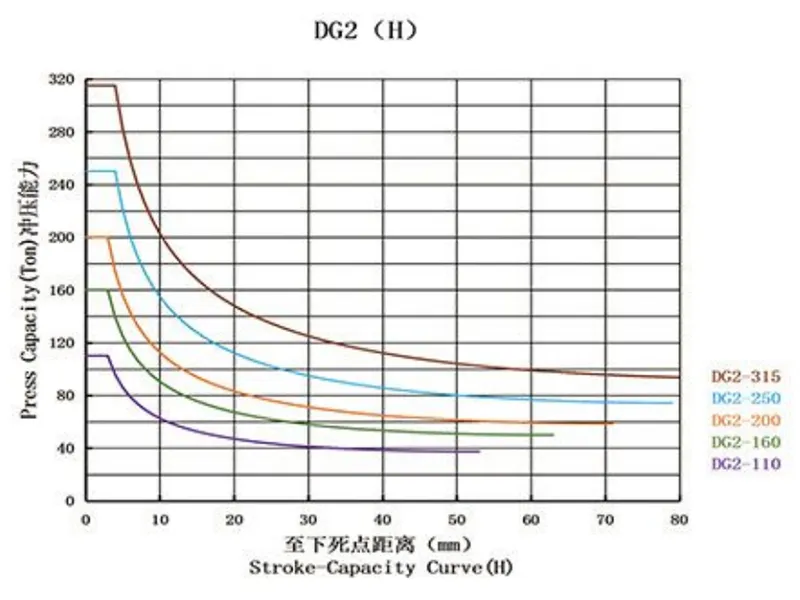

Vuruş Kapasite Diyagramı

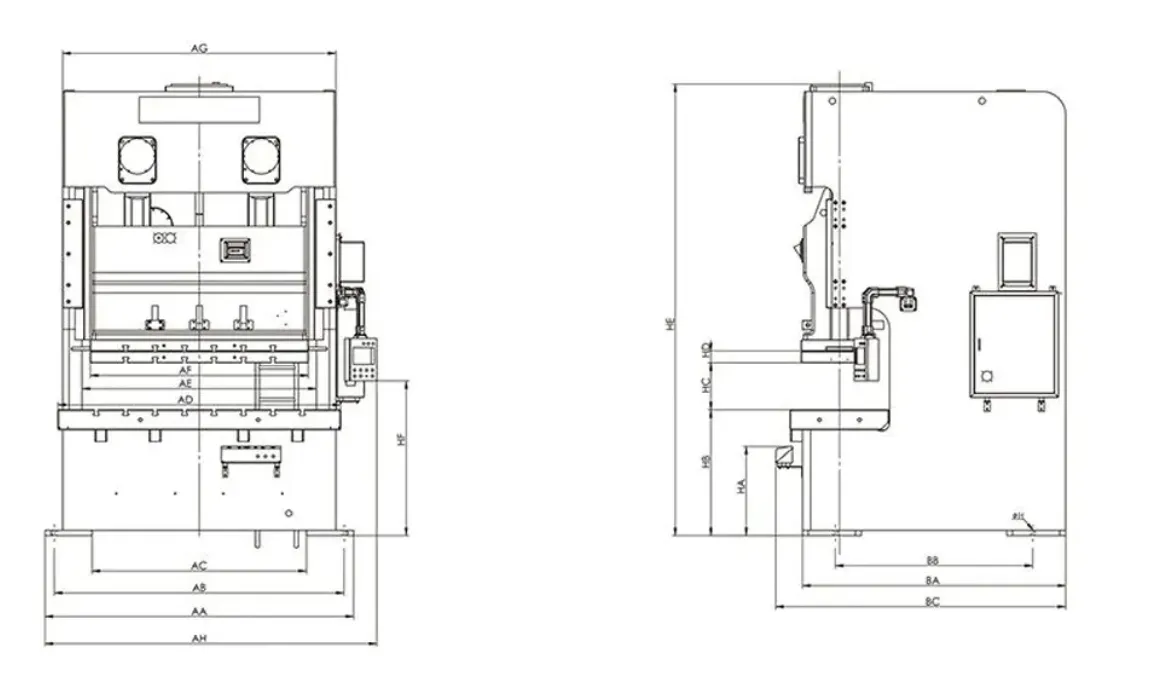

Ana Hat Boyutları (mm)

Model	DG2-110		DG2-160		DG2-200		DG2-250		DG2-315
	V	H	V	H	V	H	V	H	V	H
AA	2000		2200		2620		3000		3000
AB	1900		2080		2460		2800		2840
AC	1360		1520		1820		2200		2200
AD	1800		2000		2400		2590		2600
AE	1510		1660		1990		2220		2170
AF	1400		1600		1850		2100		2100
AG	1780		1980		2320		2590		2600
BA	1745		1940		2235		2545		2610
BB	1295		1380		1885		2195		2025
BC	650		760		840		900		920
BD	330		385		425		455		455
BE	500		550		650		700		700
HA	630		730		790		520		820
HB	830	865	990	1025	1070	1120	1100	1155	1100	1100
HC	400	435	450	485	500	550	550	605	600	650
HD	180	110	200	130	250	150	280	170	280	170
HE	3059		3709		3849		4304		4460
HF	1240		1440		1570		1680		1680
OH	35		47		54		54		54

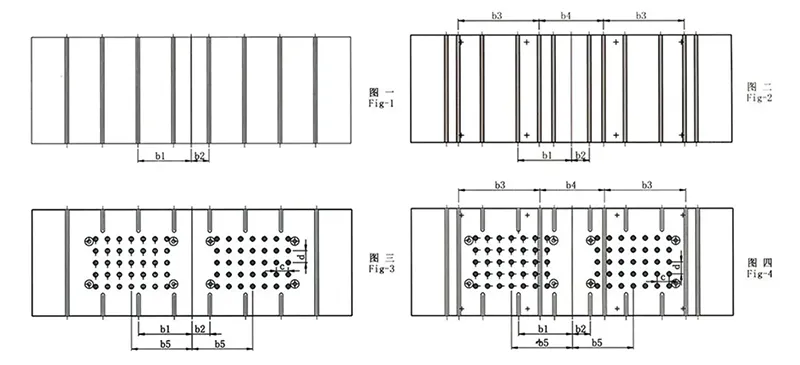

Tabla ve Sürgü Plakası Boyutları

Sürgü Plakası

Tabla Plakası

Tabla Plakası
Model		DG2-110		DG2-160		DG2-200		DG2-250
		V	H	V	H	V	H	V	H
T-slotu Türü		A		A		B		B
T-slotu Sayısı		6		8		8		8
b1		375		375		375		450
b2		125		125		125		150
b3		320		520		710		680
b4		430		520		520		540
b5		255		415		455		510
Figure 3, Figure 4	Pin Sayısı ve Çapı	30×Ø20		48×Ø20		48×Ø28		70×Ø28
	Pin Deliği Aralığı (Yatay-Dikey)	75×100		75×75		100×100		100×100

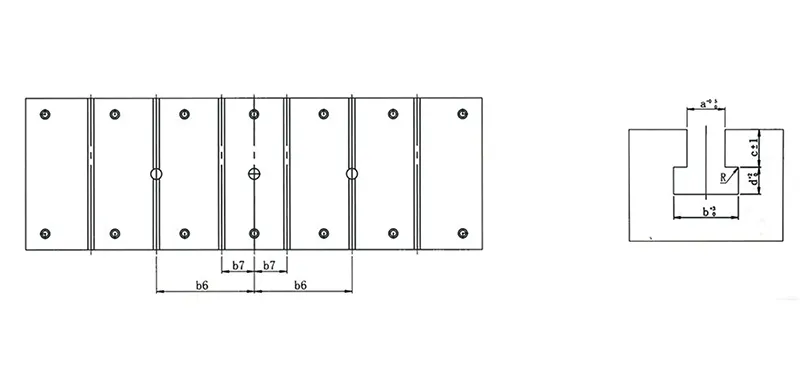

Kızak Plakası
T-slotu Türü		A		A		B		B
T-slotu Sayısı		4		6		6		6
b6		375		375		375		450
b7		125		125		125		150

T-slotu Detayları

T-slotu Tipi	A	B
a	22	28
b	37	48
C	24	28
d	16	20
r	1	1
