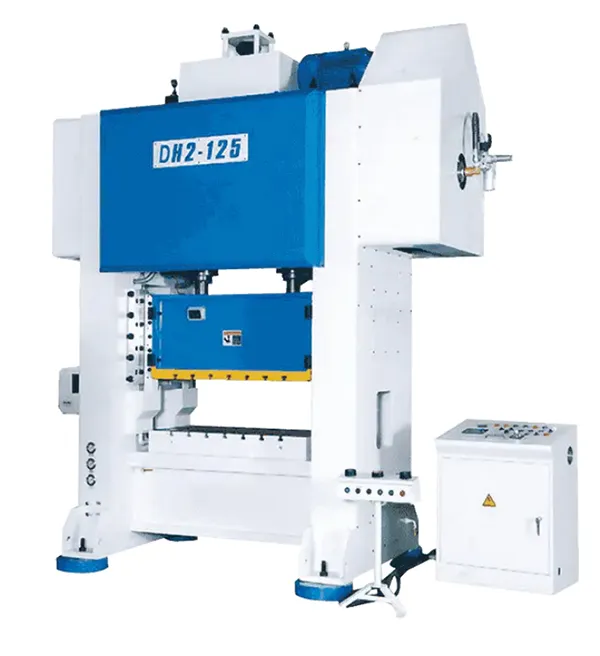

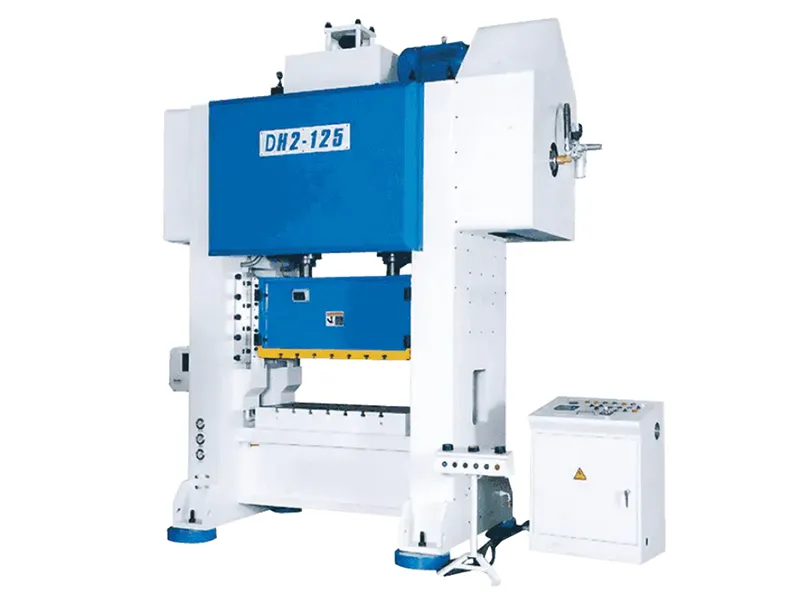

Çift Tesirli Düz Kenar Pres

Teklif İsteyin

DH2 Şekillendirme Presleri

Metal damgalama, delme, bükme, kesme ve levha ayırma için mekanik pres

Kapasite 1250 kN – 3000 kN
Darbe sayısı (dakikada) 2SPM
Darbe uzunluğu 30mm
Kızak alanı 1400×600 mm – 2300×900 mm

DH2 Çift Tesirli Düz Kenar Pres, yüksek hızlı ve yüksek hassasiyetli metal damgalama, delme, bükme, kesme ve levha ayırma işlemleri için tasarlanmıştır. Kapalı, çift noktalı yapısı sayesinde eşit baskı dağılımı, mükemmel stabilite ve üstün doğruluk sunar; otomotiv, elektronik ve beyaz eşya sektörlerinde sürekli üretim için idealdir.

1.250 kN ile 3.000 kN arasındaki kapasite ve 2 darbe/dakika strok hızıyla bu pres, büyük ölçekli damgalama uygulamalarını sorunsuz karşılar. Japonya'nın JIS standartını özel seviye derecesinde karşılayan bu pres üretim hattınızda kararlı, tutarlı ve hassas performansı garanti eder!

Uygulama Alanları

Aletler: anahtar kanalları, pense uçları, tornavida uçları, çekiç başları
Mutfak Eşyaları: tencere kapakları, bıçaklar, fırın tepsileri
Beyaz Eşya: çamaşır makinesi gövdeleri, buzdolabı kapı panelleri, mikrodalga fırın panelleri, klima kasaları
Donanım: menteşeler, kilitler, vidalar
Elektronik: akıllı telefon çerçeveleri, metal muhafazalar, devre kartı bağlantı elemanları, LCD parts
Otomotiv bileşenleri, havacılık parçaları ve benzerleri

Temel Özellikler

Minimum deformasyon için tamamen kapalı, yüksek rijiteliğe sahip kaynaklı yapı
Yan yük kapasitesi yüksek büyük takviye ve kayar alanlar
Yüksek yön doğruluğu için sekiz yüzeyli uzun kılavuz raylar
Otomasyon hatlarına kolay entegrasyon için PLC ve elektronik enkoderli dijital kontrol sistemi
Hidrolik aşırı yük koruması ve güvenli acil durdurma fonksiyonları
Esnek çalışma için invertör kontrollü ana motor
Güçlü yapısal stabilite ile dengeli, pürüzsüz damgalama

Teknik Özellikler

Model	Birim	DH2-125	DH2-200	DH2-300
Kapasite	kN	1250	2000	3000
Strok uzunluğu	mm	30	30	30
Dakika başı darbe	SPM	2	2	2
Nominal baskı noktası	mm	150–350	150–350	120–350
Kalıp yüksekliği	mm	400	450	450
Kayar ayar	mm	50	50	50
Takviye alanı	mm	1400×700	2000×900	2300×1000
Kayar alanı	mm	1400×600	2000×750	2300×900
Kayar plaka kalınlığı	mm	170	190	200
Ana motor	kW×ad	18.5×4	37×4	45×4
Invertör	kW	22	45	60
Kayar ayar motoru	kW×ad	0.75×4	1.1×4	1.5×4
Çerçeve açıklığı	mm	360×410	450×550	500×580
Hava basıncı	kg/cm²	5	5	5
Hassasiyet (JIS)		JIS Özel Seviye	JIS Özel Seviye	JIS Özel Seviye

Standart Konfigürasyonlar

Hidrolik kayar ayar kilidi
Yağ soğutucu
Elektronik kam
6 haneli elektronik ön ayarlı sayaç
6 haneli elektronik toplam sayaç

Kalıp yüksekliği göstergesi (0.01 mm hassasiyet)
Hava kaynağı bağlantısı (1 hat)
Ayarlanabilir kauçuk anti-vibrasyon montaj
Hammaddeler için otomatik yağlama sistemi
Kayar dengeleme sistemi

Elektrikli kayar ayar
Üç set hava püskürtücü
Zorunlu yağlama sistemi
Yanlış besleme algılama soketi
24V güç prizi

Tasarımlar önceden bildirimde bulunulmaksızın değiştirilebilir ve gereksinimlerinize göre özelleştirilebilir.

İndir

Ürün broşürümüz

İndir

Daha Fazla Seçenek

DM1/DM1L Metal Şekillendirme Presleri Düz Kenar Tek Kranklı Pres DM1/DM1L

Kapasite: 200 Ton – 600 Ton
Darbe sayısı (dakikada): 25SPM – 50SPM
Darbe uzunluğu: 180 mm – 250 mm

DM2/DM2L Şekillendirme Presleri Düz Kenar Çift Kranklı Pres

Kapasite: 160 ton ila 600 ton arası
Darbe sayısı (dakikada): 20SPM ila 70SPM arası
Darbe uzunluğu: 130mm ila 300mm arası

DT2 Şekillendirme Presleri Ayrılabilir Çerçeveli Düz Kenar Krank Presi DT2

Kapasite: 400 ton ila 1000 ton arası
Darbe sayısı (dakikada): 15SPM ila 35SPM arası
Darbe uzunluğu: 300mm ila 400mm arası

DS2/DSL2 Şekillendirme Presleri Eksantrik Dişli Bağlantı Mekanizmalı Mekanik Pres

Kapasite: 400 ton ila 1250 ton arası
Darbe sayısı (dakikada): 8SPM ila 25SPM arası
Darbe uzunluğu: 500mm ila 800mm arası

DS4/DSL4 Şekillendirme Presleri Dört Nokta Eksantrik Dişli Düz Kenar Pres DS4/DSL4

Kapasite: 630T – 1600T
Darbe sayısı (dakikada): 8 – 18 SPM
Darbe uzunluğu: 500mm ila 800mm arası

DKP Şekillendirme Presleri Soğuk Dövme Presi

Kapasite: 250T – 3000T
Darbe sayısı (dakikada): 18SPM - 55SPM
Darbe uzunluğu: 120 mm – 250 mm

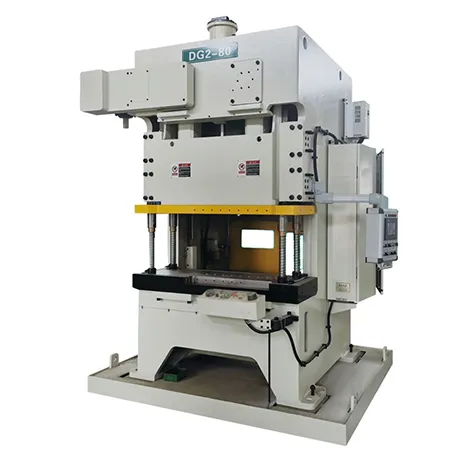

DG2 Derin Çekme Presies C-Tipi İki Tesirli Derin Çekme Presi

Kapasite: 60T - 160T
Darbe uzunluğu: 140 mm - 240 mm

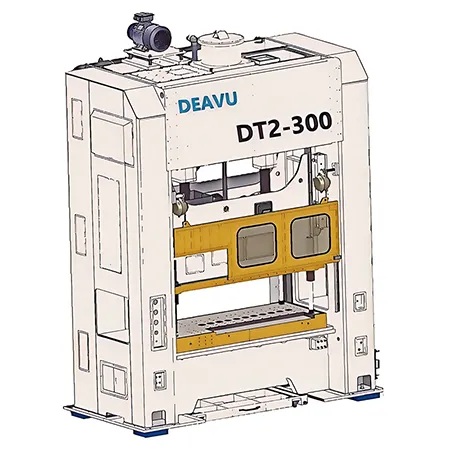

DT2 Derin Çekme Presies Düz Kenar İki Nokta Derin Çekme Pres

Kapasite: 300 Ton ila 400 Ton arası
Darbe uzunluğu: 350mm ila 400mm

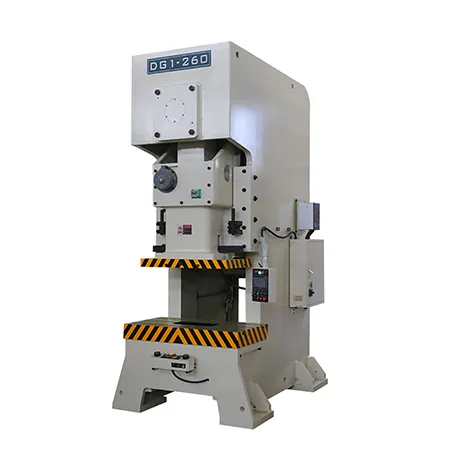

DG1 Şekillendirme Presleri Tek Tesirli C-Tipi Pres

Kapasite: 25 ton ila 315 ton arası
Darbe sayısı (dakikada): 30SPM ila 200SPM arası
Darbe uzunluğu: 30mm ila 250mm arası

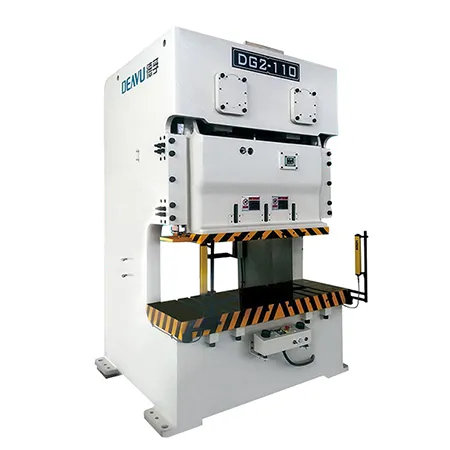

DG2 Damgalama Presleri C-Tipi Çift Krank Şekillendirme Presi

Kapasite: 110T ila 315T
Darbe sayısı (dakikada): 20 SPM ila 100 SPM
Darbe uzunluğu: 110mm ila 280mm

DH1 D-Tipi Şekillendirme Presleri D-Tipi Tek Tesirli Düz Kenar Pres

Kapasite: 110T ila 315T
Darbe sayısı (dakikada): 20 – 90 SPM
Darbe uzunluğu: 80 mm – 250 mm

DH2 Şekillendirme Presleri Çift Tesirli Düz Kenar Pres

Kapasite: 1250 kN – 3000 kN
Darbe sayısı (dakikada): 2SPM
Darbe uzunluğu: 30mm

İletişim Formu

İletişim

Çift Tesirli Düz Kenar Pres, yüksek hacimli damgalama işlemlerine hız, güç ve hassasiyet katar. Üretim ihtiyaçlarınıza uygun modeli ve özelleştirilmiş çözümleri öğrenmek için hemen bizimle iletişime geçin!

Hidrolik Preslerimiz

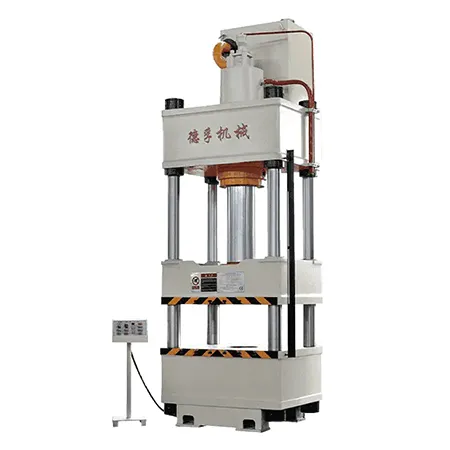

YD32 Hidrolik Presler Dört Kolonlu Çok Amaçlı Hidrolik Pres

Nominal Kapasite: 1000 kN ile 10000 kN arası
Dönüş kapasitesi: 160 kN ile 800 kN arası
Kızak strok: 600 mm ile 1400 mm arası

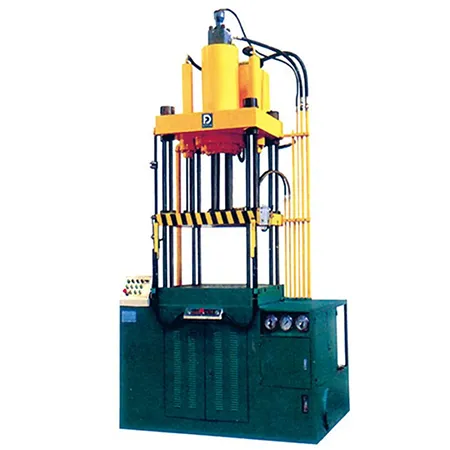

YD25 Hidrolik Presler Dört Kolonlu Hidrolik Derin Çekme Presi

Nominal Kapasite: 280 kN ile 2000 kN arası
Dönüş kapasitesi: 40 kN ile 100 kN arası
Maks. kayar stroku: 500 mm ile 600 mm arası

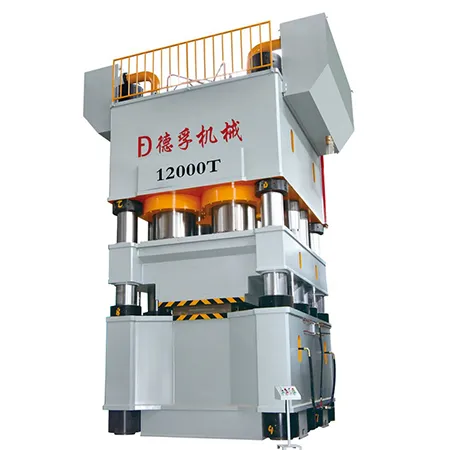

Y32 Hidrolik Presler 110.000 Ton Kapasiteli Hidrolik Pres
