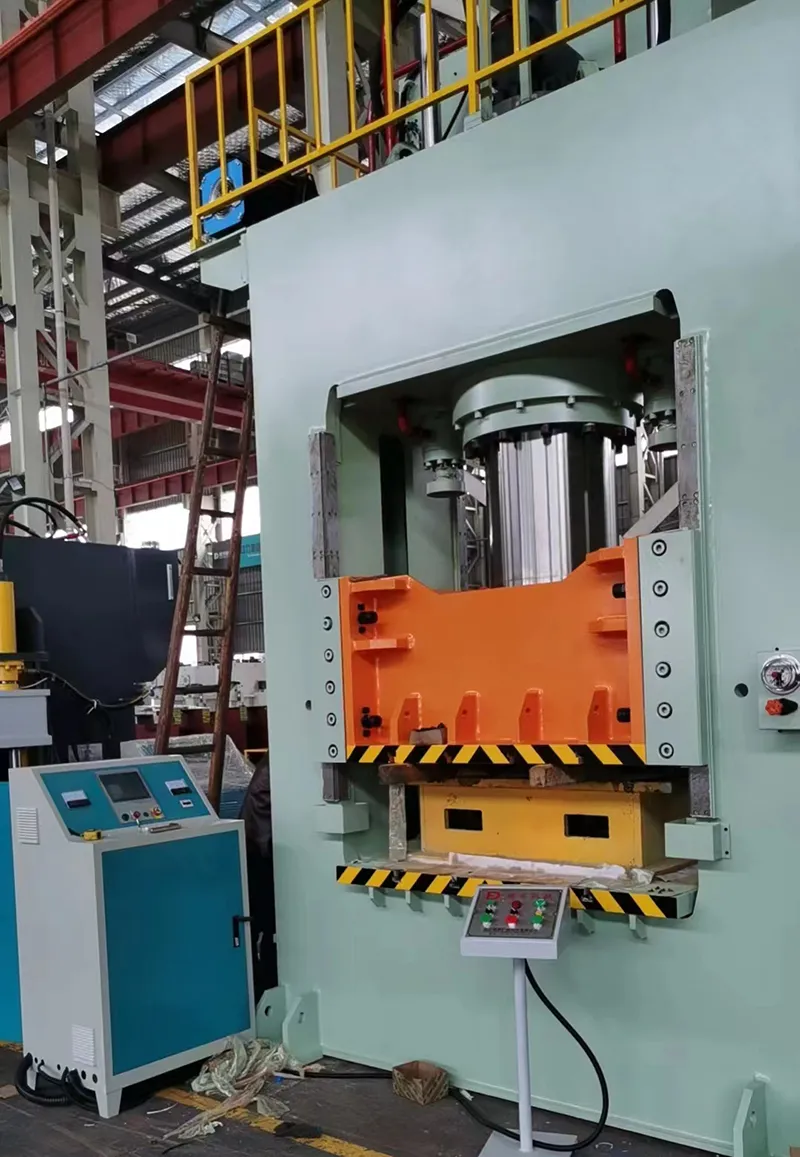

H-Tipi Hidrolik Pres

Derin çekme, bükme, şekillendirme, kesme, boşaltma ve flanş verme işlemleri için servo kontrollü hidrolik pres
  • Nominal kapasite 1000 kN ile 10000 kN arası
  • Dönüş kapasitesi 160 kN ile 800 kN arası
  • Maks. kayar stroku 600 mm ile 1400 mm arası
  • Masa boyutları (G-D×Ö-B) 700×700 mm ile 1800×1600 mm arası

YD34 h-tipi hidrolik pres, derin çekme, bükme, şekillendirme, kesme, boşaltma ve flanş verme işlemleri için tasarlanmış servo kontrollü bir makinedir. Tam kaynaklı gövde yapısı ile yüksek dayanım, rijitlik ve uzun süreli stabilite sunar; böylece çeşitli malzemeler ve endüstrilerde metal şekillendirme ve dövme uygulamaları için idealdir.

1000 kN ile 10000 kN arası nominal kapasite ve 600 mm ile 1400 mm arası maks. stroku ile bu pres, hassasiyet gerektiren geniş kapsamlı şekillendirme işlemlerini gerçekleştirir. Dört kenarlı, sekiz yüzeyli ayarlanabilir kılavuz ray ve otomatik yağlama sistemi, mükemmel yönlendirme performansı ve uzun süreli hassasiyet sağlar.

Hidrolik sistemi, hidrolik direnci ve enerji kaybını azaltan kompakt kartuş valflerle donatılmıştır. Servo sistemi, çalışma hızı ve sistem basıncını aktif olarak düzenler ve isteğe bağlı uzaktan kontrol imkânı sunar.

Uygulama Alanları
  • Metal şekillendirme: otomotiv aks parçaları, genel damgalama bileşenleri, küçük dövme parçalar
  • Kompozit malzemeler: SMC kalıplı parçalar, elektrik izolasyon kutuları
  • Kauçuk parçalar: contalar, pedler, lastikler
  • Toz metalurjisi: sıkıştırılmış metal ve seramik bileşenler
Temel Özellikler
  • Yüksek dayanım ve kolay bakım için bilgisayar destekli tam kaynaklı gövde
  • Yüksek hassasiyet için ayarlanabilir dört köşe, sekiz yüzeyli kılavuz ray
  • Güvenilirlik, uzun ömür ve azaltılmış hidrolik şok için kompakt kartuş valfli kontrol sistemi
  • Operatör panelinden seçilebilen stroğa ve basınca dayalı şekillendirme modları
  • Alt kirişe entegre ejektör silindiri
  • Üretkenliği artırmak için hızlı kalıp değiştirme gibi opsiyonel yardımcı üniteler
Teknik Özellikler
Model Birim YD34-100 YD34-200 YD34-315 YD34-400 YD34-500 YD34-630 YD34-800 YD34-1000
Ana silindir nominal kapasitesi kN 1000 2000 3150 4000 5000 6300 8000 10000
Maks. çalışma basıncı MPa 25 25 25 25 25 25 25 25
Geri dönüş kapasitesi kN 160 240 300 350 380 640 720 800
Ejektör kapasitesi kN 500 800 1000 1000 1250 1500 1500 2000
Kayar stroku mm 600 700 800 800 900 900 1000 1400
Ejektör stroku mm 200 200 200 250 250 250 300 300
Maks. açma yüksekliği (ışık aralığı) mm 900 1100 1250 1250 1500 1500 1600 2000
Tabla boyutu Sol-Sağ mm 700 900 1200 1300 1400 1600 1600 1800
Ön-Arka mm 700 900 1200 1300 1400 1400 1400 1600
Kayar hız İniş mm/s 150 150 150 150 150 200 200 200
Presleme mm/s 10–16 10–20 10–20 8–15 8–15 8–15 10–16 10–18
Geri dönüş mm/s 150 160 160 160 150 150 150 150
Ana motor gücü kW 7.5 18.5 22 22 30 44 60 74

Not: Özel spesifikasyonlar gereksinimlerinize göre tasarlanıp üretilebilir.
