DS2/DSL2 Şekillendirme Presleri

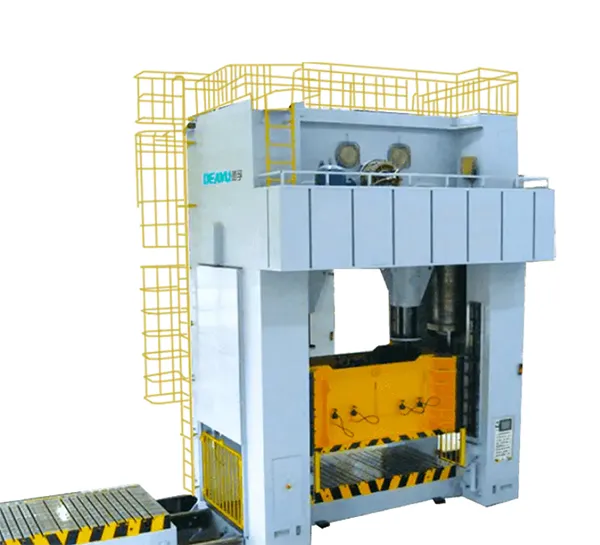

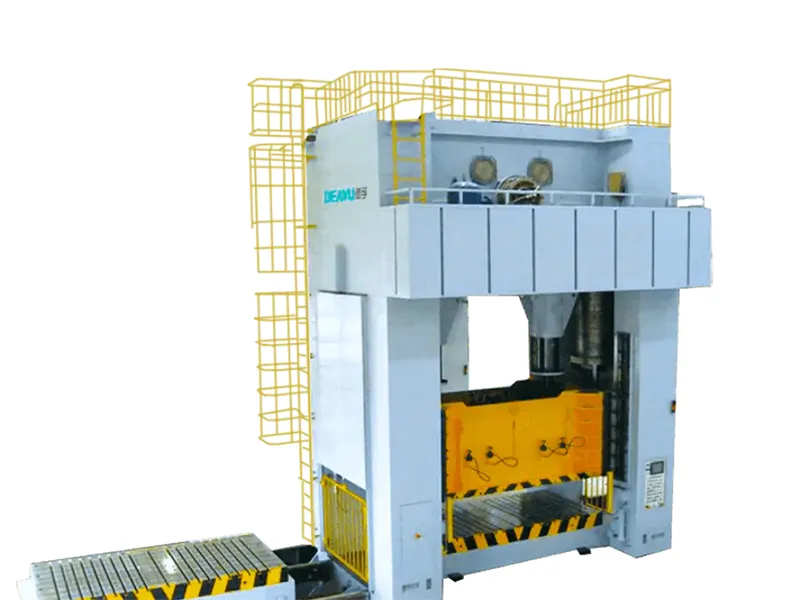

Eksantrik Dişli Bağlantı Mekanizmalı Mekanik Pres DS2/DSL2

Metal damgalama, delme, bükme, kesme ve levha ayırma için mekanik pres
  • Kapasite 400 ton ila 1250 ton arası
  • Darbe sayısı (dakikada) 8SPM ila 25SPM arası
  • Darbe uzunluğu 500mm ila 800mm arası
  • Kızak alanı 2800×1600mm ila 4000×2000mm arası

DS2/DSL2 Eksantrik Dişli Bağlantı Mekanizmalı Mekanik Pres, üst kiriş, kolonlar ve tabanı dört ön gerilimli güçlendirme çubuğuyla birleştirilmiş yüksek rijitlikli kaynaklı çelik çerçevesiyle zorlu damgalama, delme, bükme, kesme ve levha ayırma işlemlerinde üstün stabilite ve hassasiyet sunar. Hırdavat imalatı, otomotiv parçaları ve hassas uygulamalar için idealdir.

400T’den 1250T’ye kadar kapasite ve 8–25 SPM strok hızlarıyla bu pres, güvenilir ve yüksek hassasiyetli performans sağlar. Japonya JIS 6402 Grade-1 hassasiyet standartlarına uygun üretilmiştir.

Uygulama Alanları
  • Donanım: menteşeler, kilitler, vidalar
  • Otomotiv bileşenleri
  • Diğer ürünler: emniyet kemeri kilitleri, filtre muhafazaları, cerrahi kelepçe eklemleri
Temel Özellikler
  • Stabil iletim ve düşük gürültü için eksantrik dişli tahrik sistemi
  • Uzun, dört yüzeyli kılavuz raylı yüksek performanslı hidrolik aşırı yük koruma ile mükemmel doğruluk ve minimum yan kuvvet
  • Sabit nokta, sabit miktar yağlama ve arıza/yağ eksikliği tespiti yapan otomatik dolaşımlı yağlama sistemi
  • Otomatik besleme ve yüksek hızlı kalıp değiştirme sistemleriyle genişletilebilir

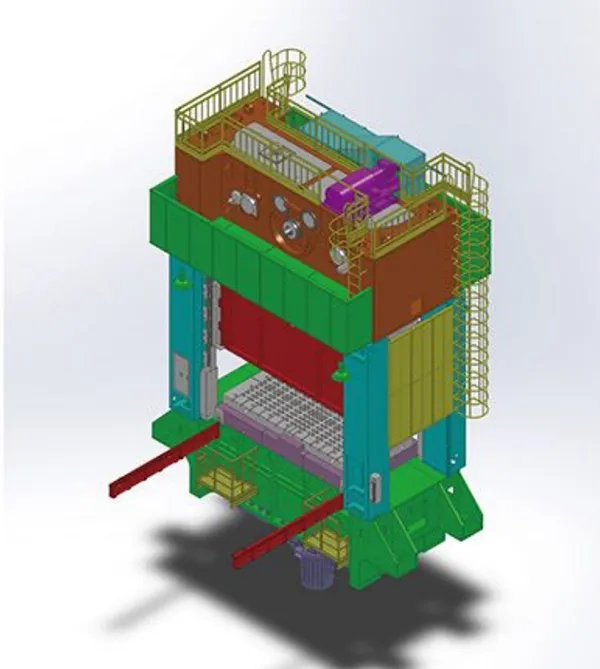

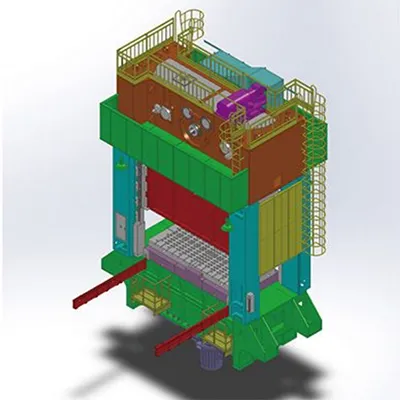

DS2 Çerçeveli Pres Ön 3D Görünüm
DS2 Çerçeveli Pres Ön 3D Görünüm

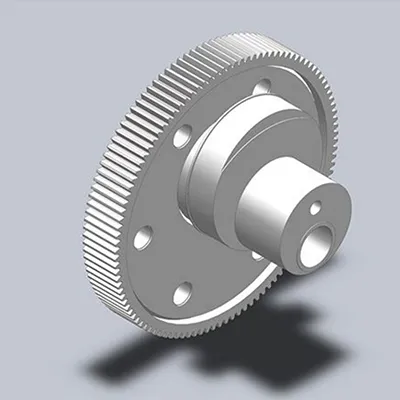

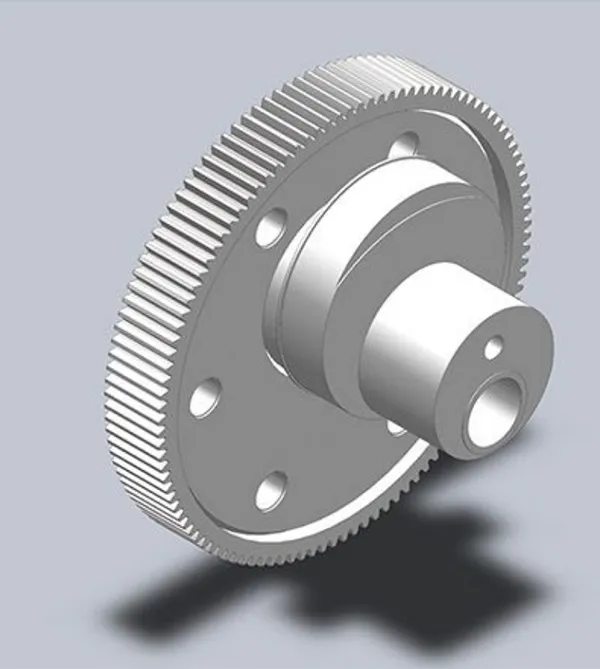

DS2 Eksantrik Dişli 3D Görünüm
DS2 Eksantrik Dişli 3D Görünüm
Teknik Özellikler
Model Birim DS2-400T DS2-630T DS2-800T DS2-1000T DS2-1250T
Tip S S S S S
Kapasite Ton 400 630 800 1000 1250
Nominal baskı noktası mm 13 13 13 13 13
Darbe/dakika SPM 8–18 8–18 10–25 8–18 8–18
Strok uzunluğu mm 500 600 600 700 800
Maks. kapama yüksekliği mm 1200 1300 1400 1400 1400
Kalıp yüksekliği ayarı mm 500 550 600 650 650
Kayar alanı mm 2800×1600 3200×1800 3600×1800 4000×1800 4000×2000
Takviye alanı mm 2800×1600 3200×1800 3600×1800 4000×1800 4000×2000
Hava basıncı kg/cm² 0,55 0,55 0,55 0,55 0,55
Ana motor kW×ad 55×1 75×1 90×1 110×1 132×1
Çerçeve açıklığı mm 1600 1800 1800 1800 2000
Kayar ayar mekanizması Elektrikli
Kalıp tamponu 1 pad, 2 silindir
Tampon kapasitesi ton 80 100 150 150 200
Tampon strok uzunluğu mm 200 200 250 250 250
Maks. üst kalıp ağırlığı ton 10 12 15 18 20
Model Birim DSL2-630T DSL2-800T DSL2-1000T DSL2-1250T
Tip S S S S
Kapasite T 630 800 1000 1250
Nominal baskı noktası mm 13 13 13 13
Darbe/dakika SPM 8–18 8–18 8–18 8–18
Strok uzunluğu mm 800 1000 1100 1200
Maks. kapama yüksekliği mm 1200 1300 1400 1500
Kalıp yüksekliği ayarı mm 500 550 600 700
Kayar alanı mm 3600×1800 3800×1800 4000×2000 4000×2200
Takviye alanı mm 3600×1800 3800×1800 4000×2000 4000×2200
Hava basıncı kg/cm² 0,55 0,55 0,55 0,55
Ana motor kW×ad 110×1 132×1 160×1 220×1
Çerçeve açıklığı mm 1800 1800 2000 2200
Kayar ayar mekanizması Elektrikli
Kalıp tamponu 1 pad, 2 silindir
Tampon kapasitesi ton 150 200 250* 250*
Tampon strok uzunluğu mm 250 250 300 300
Maks. üst kalıp ağırlığı ton 12 15 18 20
Standart Konfigürasyonlar
  • Değişken hız sürücü
  • Hidrolik aşırı yük koruyucu
  • Kalıp alan aydınlatması
  • Elektrikli kayar ayar
  • Fotoelektrik güvenlik cihazı
  • Dijital kalıp yüksekliği göstergesi
  • Kayar ve kalıp dengeleme sistemi
  • Elektronik enkoder
  • Yanlış besleme detektörü
  • Güç prizi
  • Makine-insan kontrol sistemi (Defu)
  • Aşım güvenlik cihazı
  • Hava ejektörü
  • Bakım araç çantası
  • Kullanım kılavuzu
Opsiyonel Konfigürasyonlar
  • Yağlı kavrama
  • Pnömatik kalıp tamponu
  • Ayak pedalı
  • Hızlı kalıp değiştirme
  • Kayar çıkartma
  • Otomatik açıcı sarıcı mekanizma
  • Akıllı manipülatör
  • Hareketli takviye
  • Parça detektörü (Riken Optech Corporation üretimi)
  • Baskı izleme cihazı
  • Ön güvenlik kapısı
  • Arka güvenlik kapısı
  • Fişli güvenlik blok
  • Ayrı kavrama ve fren
  • Volan freni

Tasarımlar önceden bildirimde bulunulmaksızın değiştirilebilir ve gereksinimlerinize göre özelleştirilebilir.
