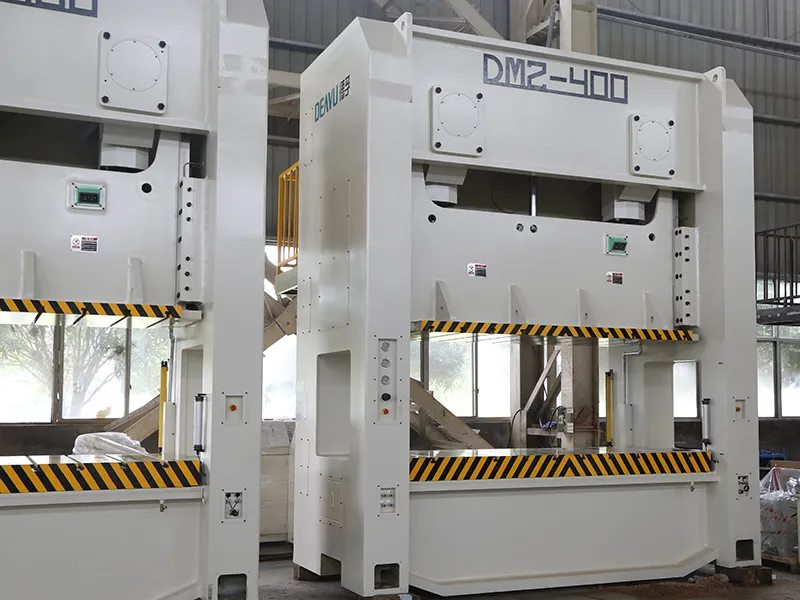

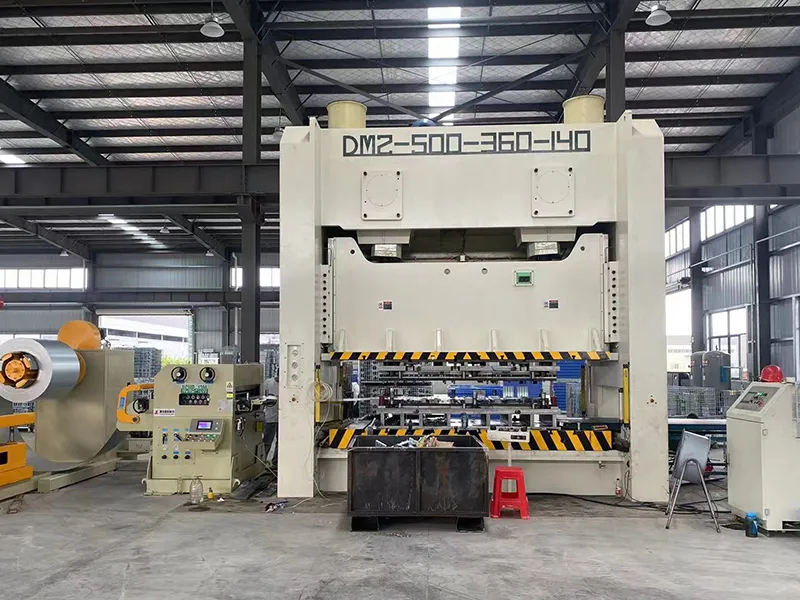

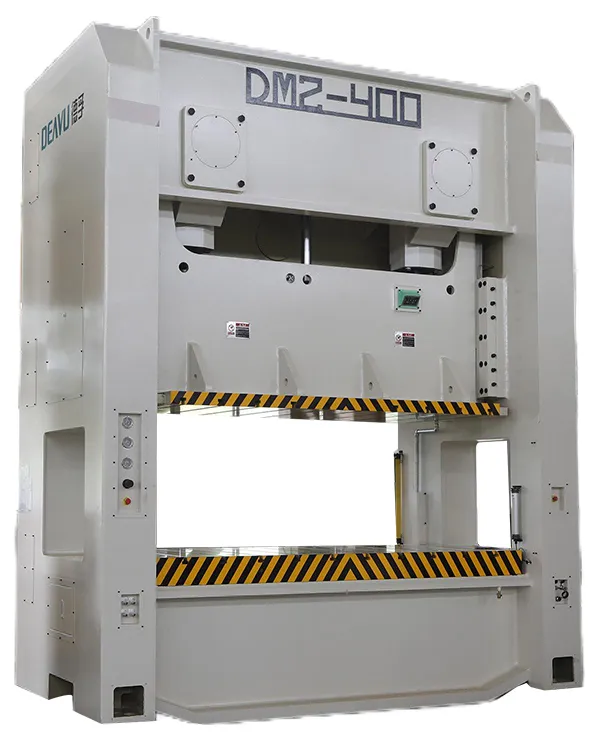

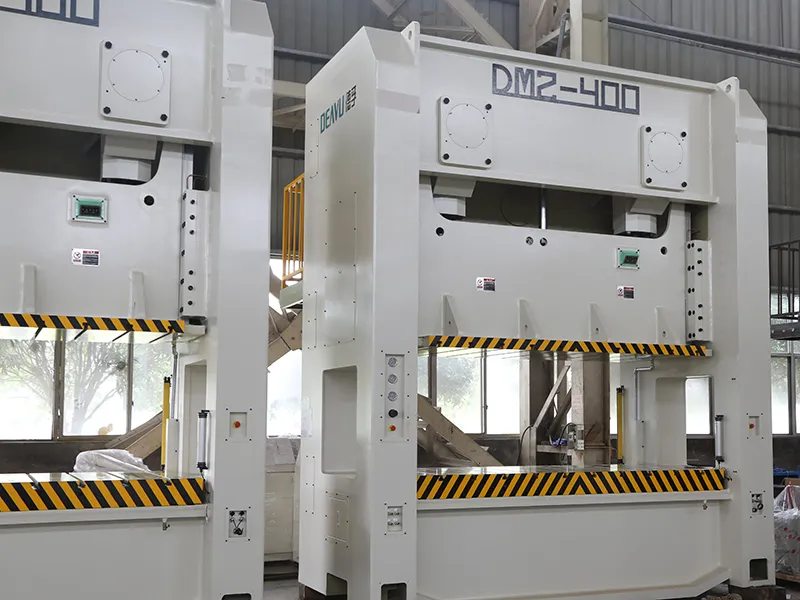

DM2/DM2L Şekillendirme Presleri

Düz Kenar Çift Kranklı Pres

Metal damgalama, delme, bükme, kesme ve levha ayırma için mekanik pres

Kapasite 160 ton ila 600 ton arası
Darbe sayısı (dakikada) 20SPM ila 70SPM arası
Darbe uzunluğu 130mm ila 300mm arası
Kızak alanı 1600×650mm ila 3400×1100mm arası

DM2/DM2L Düz Kenar Çift Kranklı Pres, kapalı çerçeve çift krank yapısıyla yüksek hassasiyet, stabilite ve dengeli kuvvet dağılımı sunar. Elektronik bileşenler, haberleşme cihazları, bilgisayar parçaları, beyaz eşya, otomotiv parçaları ve motor stator/rotor üretimi gibi hassas uygulamalar için idealdir. Geniş takviye alanlarında progresif kalıp damgalama ve merkez kaçıklarda kesintisiz performans sağlar.

160T ile 600T arasındaki kapasite ve 20–70 darbe/dakika strok hızlarıyla zorlu yüksek hassasiyetli üretimleri destekler. Japonya JIS 6402 Grade-1 hassasiyet standartlarına uygun üretilerek sürekli, kararlı ve tutarlı operasyon sağlar.

Uygulama Alanları

Aletler: anahtar kanalları, pense uçları, tornavida uçları, çekiç başları
Mutfak Eşyaları: tencere kapakları, bıçaklar, fırın tepsileri
Beyaz Eşya: çamaşır makinesi gövdeleri, buzdolabı kapı panelleri, mikrodalga fırın panelleri, klima kasaları
Donanım: menteşeler, kilitler, vidalar
Elektronik: akıllı telefon çerçeveleri, metal muhafazalar, devre kartı bağlantı elemanları, LCD parts
Otomotiv bileşenleri ve yedek parça üretimi
Diğer ürünler: emniyet kemeri kilitleri, filtre muhafazaları, cerrahi kelepçe eklemleri

Temel Özellikler

Ultra rijit kaynaklı çelik çerçeve ile uzun vadeli hassasiyet
Pürüzsüz kuvvet transferi için yüksek mukavemetli bağlantı çubuk mekanizması
Yön doğruluğu ve merkez kaçıklarda kapasite için ekstra geniş, altı yüzeyli uzun kılavuz raylar
Pürüzsüz çalışma için yüksek torklu yağlı kavrama-fren sistemi
Yüksek hassasiyetli hidrolik aşırı yük koruma sistemi
Mükemmel hassasiyet koruması için eksantrik aşırı yük algılama

Teknik Özellikler

Model	Birim	DM2-160T		DM2-200T		DM2-250T		DM2-300T		DM2-400T		DM2-500T		DM2-600T
Tip		V	H	V	H	V	H	V	H	S	G	S	G			G
Kapasite	T	160		200		250		300		400		500		600
Nominal baskı noktası	mm	6	3	6	3	7	3	7	3	7	7	9	9	10			10
Darbe/dakika	S.P.M	30- 55	40- 85	20- 50	35- 70	20- 40	30- 60	20- 35	30- 50	20- 40	20- 30	20- 35	20- 35	20- 35			15- 25
Strok uzunluğu	mm	180	130	250	150	280	170	300	170	300	300	300	300	300			300
Maks. kapama yüksekliği	mm	450	400	500	450	550	450	550	450	550	550	650	650	700			700
Kalıp yüksekliği ayarı	mm	100		120		120		120		120		150		150

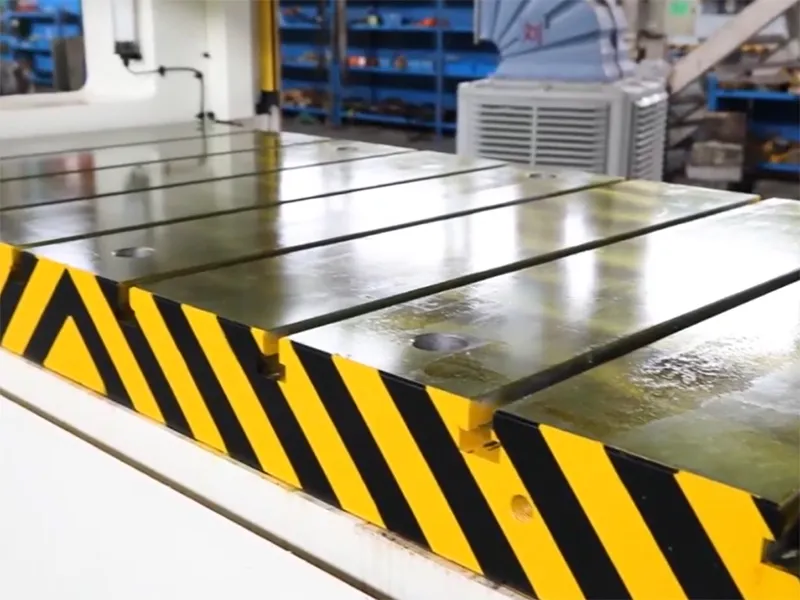

Kayar alanı	mm	1600×650		1850×750		2400×900		2400×900		2700×1000	3000×1000	2700×1200	3100×1100	2800×1100			3400×1100
Takviye alanı	mm	1800×760		2200×940		2500×1000		2500×1000		2700×1100	3100×1100	2700×1200	3200×1200	2900×1200			3600×1200
Hava basıncı	kg/cm²	6		6		6		6		6		6		6
Ana motor	kW×ad	15×4		18.5×4		22×4		30×4		30×4		45×4		55×4
Çerçeve açıklığı	mm	700×450		900×600		900×600		900×600		900×600		1000×750		1100×750
Kayar ayar mekanizması		Elektrikli
Hassasiyet		JIS 6402 (Japonya) Grade-1
Kalıp tamponu		2 pad, 2 silindir
Tampon kapasitesi	ton	6.3×2		10×2		14×2		14×2		Özelleştirilebilir		Özelleştirilebilir			Özelleştirilebilir
Tampon strok uzunluğu	mm	70		80		100		100		Özelleştirilebilir		Özelleştirilebilir			Özelleştirilebilir
Tampon alanı	mm	410×260×2		540×350×2		640×470×2		640×470×2		Özelleştirilebilir		Özelleştirilebilir			Özelleştirilebilir

Standart Konfigürasyonlar

Değişken hız sürücü
Hidrolik aşırı yük koruyucu
Kalıp alan aydınlatması
Elektrikli kayar ayar
Fotoelektrik güvenlik cihazı
Dijital kalıp yüksekliği göstergesi
Kayar ve kalıp dengeleme sistemi

Elektronik enkoder
Yanlış besleme detektörü
Güç prizi
Makine-insan kontrol sistemi (Defu)
Aşım güvenlik cihazı
Hava ejektörü
Bakım araç çantası
Kullanım kılavuzu

Opsiyonel Konfigürasyonlar

Yağlı kavrama
Pnömatik kalıp tamponu
Ayak pedalı
Hızlı kalıp değiştirme
Kayar çıkartma
Otomatik açıcı sarıcı
Akıllı manipülatör

Hareketli takviye
Parça detektörü
Baskı izleme cihazı
Ön güvenlik kapısı
Arka güvenlik kapısı
Fişli güvenlik blok

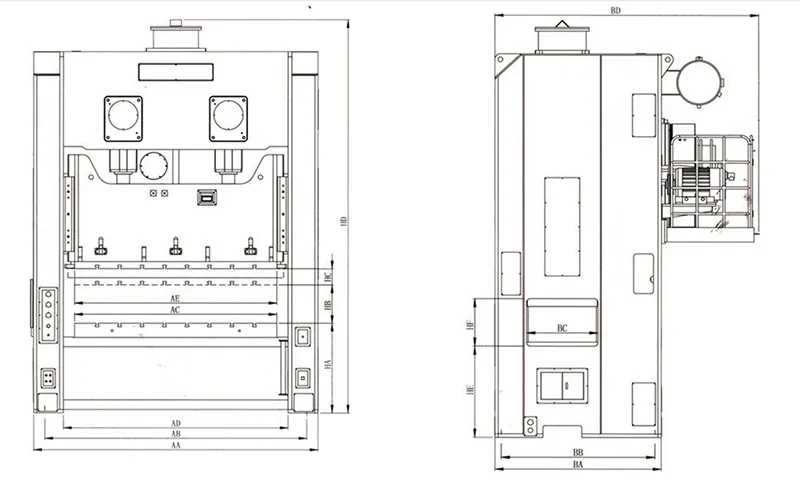

Ana Hat Boyutları (mm)

Model	DM2-160		DM2-200		DM2-250		DM2-300		DM2-400		DM2-500		DM2-600
Tip	S	H	S	H	S	H	S	H	S	H	S	H	S	H
AA	2590		3000		3700		3700		4100		4300		4700
AB	2240		2700		3350		3350		3750		3900		4250
AC	1800		2200		2500		2500		3200		3300		3500
AD	1880		2290		2800		2800		3300		3450		3650
AE	1600		1850		2100		2100		2800		2900		3100
BA	1400		1750		1800		1800		2100		2300		2550
BB	1200		1550		1450		1450		1940		2050		2200
BC	700		900		900		900		900		1000		1100
BD	2150		2500		2950		2950		3129		3750		3900
HA	800		900		1000		1000		1200		1200		1200
HB	450	400	550	450	550	450	550	450	550	450	580	480	600	500
HC	190	130	250	150	280	170	300	170	300	170	300	180	300	1800
HD	340	3300	3750	3600	4250	4040	4400	4170	5195	4965	5870	5620	6100	5870
HF	900		900		1000		1000		1150		1150		1150
HE	450		600		600		600		600		600		600

Model	DM2-160	DM2-200	DM2-250	DM2-300	DM2-400	DM2-500	DM2-600
Kayar alanı (Sol-Sağ × Ön-Arka)	1600×650	1850×750	2100×900	2200×900	3100×1000	3200×1000	3400×1000
T-slotu Türü	A	A	A	A	A	A	A
T-slotu Türü	B	B	B	B	B	B	B
b6	375	375	450	450	600	600	600
b7	125	125	150	150	200	200	200

T-yuva Detayı

Model	A	B
a	22	28
b	37	48
C	24	28
d	16	20
r	1	1

İndir

Ürün broşürümüz
