D-Tipi Tek Tesirli Düz Kenar Pres

Teklif İsteyin

DH1 D-Tipi Şekillendirme Presleri

Metal damgalama, delme, bükme, kesme ve levha ayırma için D-tipi mekanik pres

Kapasite 110T ila 315T
Darbe sayısı (dakikada) 20 – 90 SPM
Darbe uzunluğu 80 mm – 250 mm
Kızak alanı 650×470 mm – 1000×700 mm

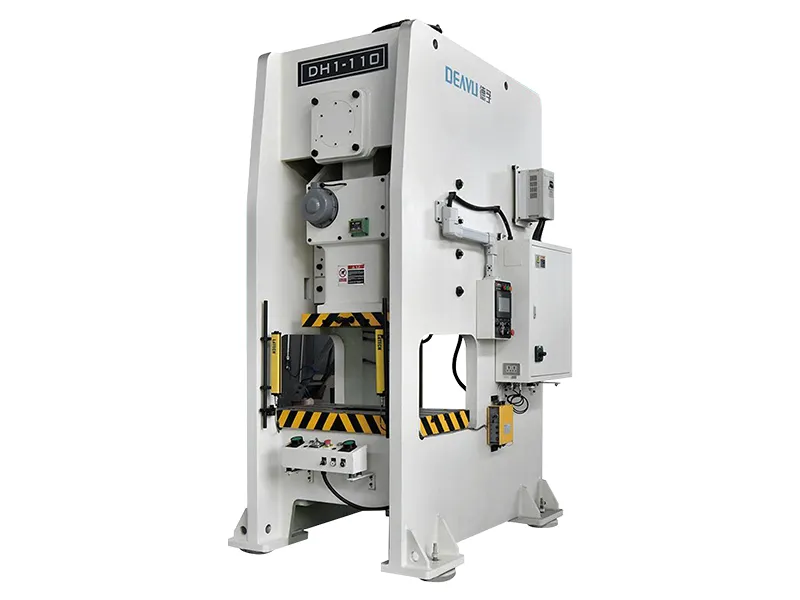

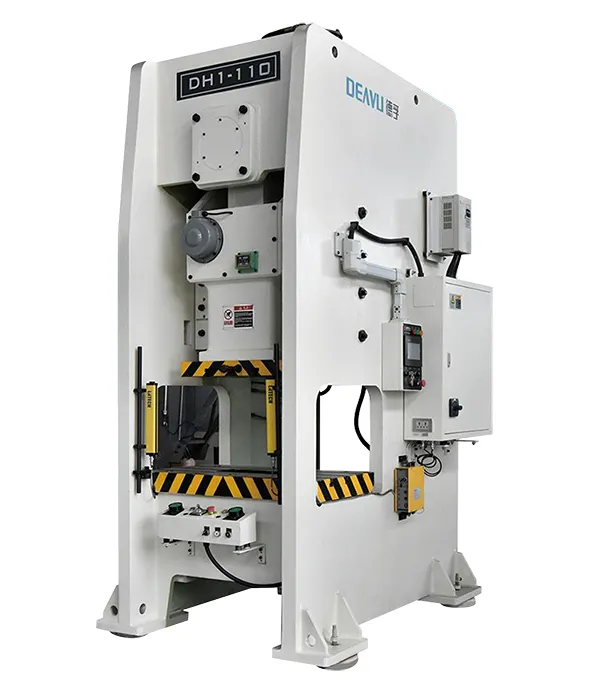

DH1 D-Tipi Tek Tesirli Düz Kenar Pres, yüksek hassasiyet gerektiren üretimler için D-çerçeve yapısıyla tasarlanmış mekanik bir pres modelidir. Yüksek doğruluk, üretim verimliliği ve yapısal stabilite özelliklerini bir araya getirerek otomotiv, elektronik, beyaz eşya, havacılık ve hırdavat imalatı gibi sektörlerde ideal bir çözümdür.

110T ile 315T arasındaki kapasite ve 20–90 darbe/dakika strok hızlarıyla bu pres, zorlu üretim koşullarını sorunsuzca karşılar. Japonya JIS 6402 Grade-1 standartlarında üretilerek uzun süreli operasyonlarda tutarlı ve kesin performans sağlar.

Uygulama Alanları

Aletler: anahtar kanalları, pense uçları, tornavida uçları, çekiç başları
Mutfak Eşyaları: tencere kapakları, bıçaklar, fırın tepsileri
Beyaz Eşya: çamaşır makinesi gövdeleri, buzdolabı kapı panelleri, mikrodalga fırın panelleri, klima kasaları
Donanım: menteşeler, kilitler, vidalar
Elektronik: akıllı telefon çerçeveleri, metal muhafazalar, devre kartı bağlantı elemanları, LCD parts
Otomotiv bileşenleri ve yedek parça üretimi

Temel Özellikler

Minimum deformasyon ve yüksek stabilite sağlayan yüksek rijiteliğe sahip D-çerçeve yapı
Kesintisiz, güvenilir çalışma için yüksek torklu kuru/yağlı kavrama ve fren sistemi
Kararlı ve hassas damgalama için altı yüzeyli hassas kılavuz raylar
Güvenli ve verimli kullanım için hidrolik aşırı yük koruması
Üretkenliği artıran hızlı kalıp değiştirme sistemi
Dengeli güç ve düzgün hareket için tek krank mili aktarma mekanizması
Akıllı güvenlik ve kontrol yönetim sistemi

Teknik Özellikler

Model	Birim	DH1-110T		DH1-160T		DH1-200T		DH1-260T		DH1-315T
Tip		V	H	V	H	V	H	V	H	V	H
Kapasite	T	110		160		200		260		315
Nominal baskı noktası	mm	6	3	6	3	6	3	7	3.5	7	3.5
Darbe/dakika	SPM	30-60	60-90	20-50	40-70	20-50	35-70	20-40	40-50	20-35	30-50
Strok uzunluğu	mm	180	80	200	90	200	100	250	150	250	150
Maks. kapama yüksekliği	mm	360	410	460	510	460	510	500	550	550	600
Kalıp yüksekliği ayarı	mm	80		100		110		120		120
Kayar alanı	mm	650×470×80		700×550×90		850×630×90		950×700×100		1000×750×110
Takviye alanı	mm	1090×600×110		1190×800×140		1400×820×160		1500×840×180		1600×900×200
Hava basıncı	kg/cm²	6		6		6		6		6
Ana motor	kW×ad	11×4		15×4		15×4		18.5×4		30×4
Kayar ayar mekanizması		Elektrikli
Hassasiyet	mm	JIS 6402 (Japonya) Grade-1
Kalıp tamponu		1 adet pedal, 1 silindir
Tampon kapasitesi	ton	6.3		10		14		14		14
Tampon strok uzunluğu	mm	70		80		100		100		100
Tampon alanı	mm	500×350		650×420		710×480		810×480		810×480

Standart Konfigürasyonlar

Değişken hız sürücü
Hidrolik sistemli aşırı yük koruyucu
Elektrikli kaydırma ayar mekanizması
Elektrikli kalıp yükseklik göstergesi
Kayar ve kalıp dengeleme sistemi
Yanlış besleme detektörü
Güç prizi

Döner kam anahtarı
Krank açı göstergesi
Elektrikli strok sayacı
Hava kaynağı bağlantısı
Aşım güvenlik cihazı
Bakım araç çantası
Kullanım kılavuzu

Opsiyonel Konfigürasyonlar

Fotoelektrik güvenlik cihazı
Otomatik gres yağlama sistemi
Pnömatik kalıp tamponu
Ön ayarlı sayaç
Ayak pedalı
Hızlı kalıp değiştirme (kaldırıcı, kelepçe, kol)
Kayar çıkartma
Anti-vibrasyon montajlar
Besleyici (pnömatik, mekanik ve CNC)

Açıcı sarıcı
Düzeltici
Manipülatör
Kalıp alan aydınlatması
Dokunmatik ekran (ön ayarlı ve toplam sayaç)
PACLDO kontrol sistemi
Makine-insan kontrol sistemi
Yağlı kavrama

Tasarımlar önceden bildirimde bulunulmaksızın değiştirilebilir ve gereksinimlerinize göre özelleştirilebilir.

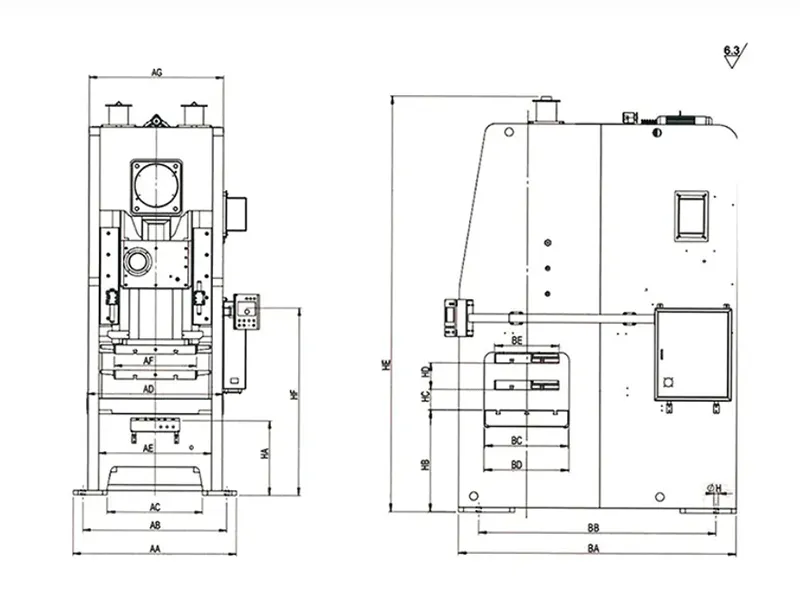

Ana Hat Boyutları (mm)

Model	DH1-80		DH1-110		DH1-160		DH1-200		DH1-260		DH1-315
Tip	V	H	V	H	V	H	V	H	V	H	V	H
AA	1210		1320		1520		1710		1730		1800
AB	1040		1180		1340		1430		1480		1640
AC	690		720		870		990		990		1062
AD	930		1090		1190		1400		1500		1600
AE	780		920		1000		1160		1160		1260
AF	560		650		700		850		950		1000
AG	880		1060		1160		1340		1360		1360
BA	1770		1850		2350		2600		2585		2775
BB	1540		1640		2000		2180		2215		2305
BC	550		600		880		820		820		900
BD	560		610		890		830		830		910
BE	420		470		550		630		700		750
HA	750		760		797		880		930		805
HB	830		850		920		1040		1080		1000
HC	340	380	360	410	460	510	460	510	500	550	550	600
HD	150	70	180	80	200	90	200	100	250	150	250	150
HE	2952		3205		3655		4065		4107		4316
HF	1750		1747		1895		1910		1795		1763
ØH	Ø28		Ø35		Ø35		Ø44		Ø44		Ø44

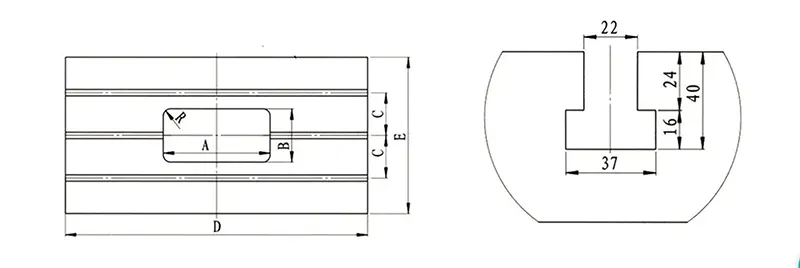

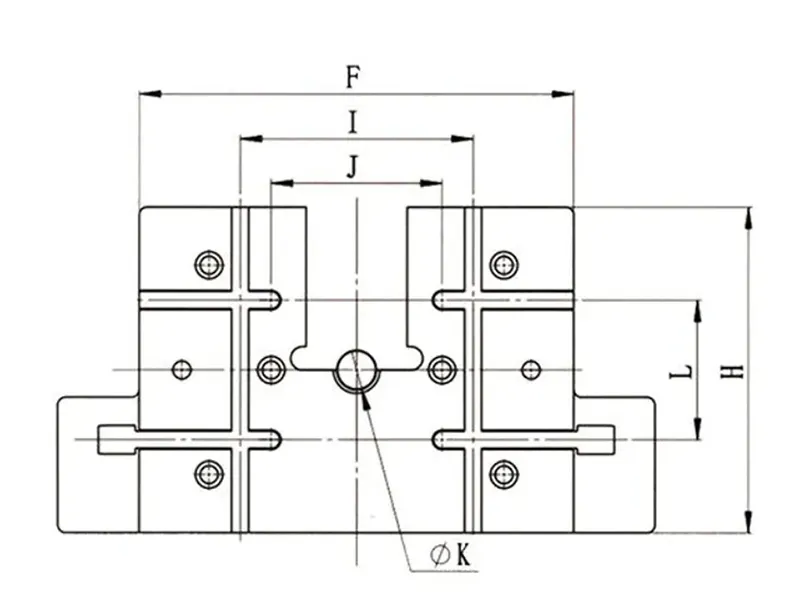

Tabla ve Sürgü Plakası Boyutları

Sürgü Plakası

Tabla Plakası

Model	A	B	C	D	E	F	H	I	J	K	L
DH1-80	360	180	150	930	550	560	420	300	220	Ø50	180
DH1-110	400	200	160	1090	600	650	470	300	220	Ø50	220
DH1-160	440	220	220	1190	880	700	550	300	175	Ø65	220
DH1-200	480	240	280	1400	820	850	630	420	200	Ø65	300
DH1-260	520	260	290	1500	820	950	700	420	200	Ø65	300
DH1-315	520	260	290	1600	900	1000	750	420	200	Ø65	300
